آزمایش قیف V بتن خودتراکم (V-Funnel Test) یکی از مهمترین آزمایشهای بتن تازه است که برای ارزیابی ویسکوزیته، قابلیت پرکنندگی (Filling Ability)، قابلیت عبور (Passing Ability) و همچنین بررسی احتمال جداشدگی (Segregation) در بتن خودتراکم (Self-Compacting Concrete یا SCC) مورد استفاده قرار میگیرد.
در این آزمایش، مدت زمان خروج بتن از یک قیف فلزی V شکل اندازهگیری میشود. هرچه بتن با حفظ یکنواختی و بدون جداشدگی، در زمان استاندارد از قیف خارج شود، کیفیت طرح اختلاط بتن خودتراکم مطلوبتر خواهد بود.
امروزه آزمایش قیف V یکی از آزمونهای اصلی کنترل کیفیت بتن خودتراکم در پروژههای ساختمانی، پلها، سازههای صنعتی، قطعات پیشساخته و پروژههایی با تراکم زیاد آرماتور محسوب میشود و در کنار سایر آزمایشهای بتن تازه، اطلاعات ارزشمندی از رفتار رئولوژیکی بتن ارائه میدهد.

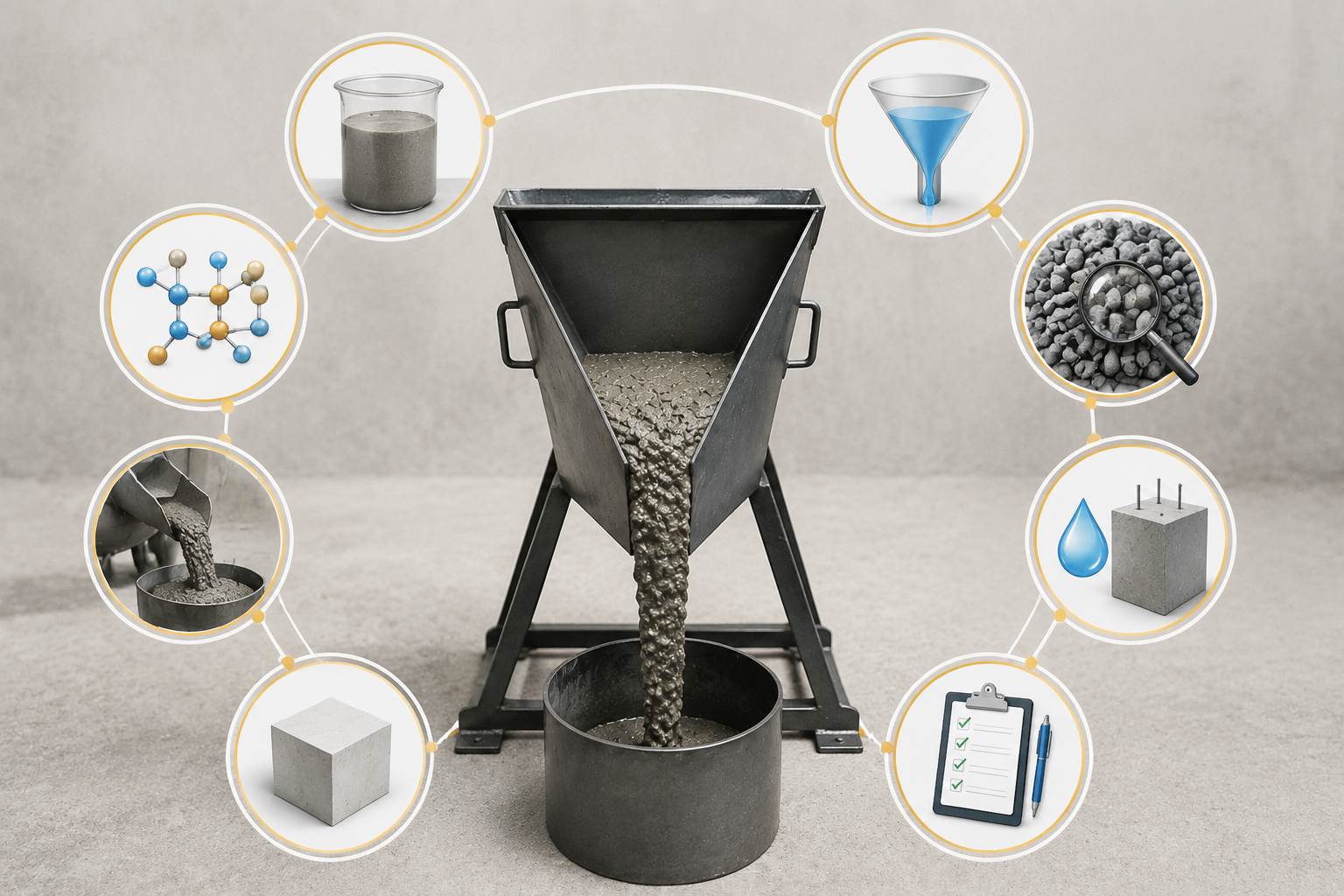

هدف از انجام آزمایش قیف V
هدف اصلی این آزمایش، ارزیابی رفتار بتن تازه هنگام عبور از مقاطع باریک و بررسی میزان روانی کنترلشده بتن است.
این آزمایش اطلاعات زیر را در اختیار مهندسان قرار میدهد:
-
اندازهگیری ویسکوزیته بتن
-
ارزیابی قابلیت پرکنندگی بتن
-
بررسی یکنواختی مخلوط بتن
-
تشخیص احتمال جداشدگی سنگدانهها
-
ارزیابی مقاومت بتن در برابر آبانداختگی
-
کنترل کیفیت طرح اختلاط بتن خودتراکم
-
مقایسه عملکرد افزودنیهای بتن مانند فوقروانکنندهها و اصلاحکنندههای ویسکوزیته
به همین دلیل، آزمایش قیف V یکی از مهمترین شاخصهای کنترل کیفیت بتن خودتراکم محسوب میشود.
تاریخچه آزمایش قیف V
آزمایش V-Funnel نخستین بار در کشور ژاپن توسط اوزاوا (Ozawa) و همکارانش، همزمان با توسعه فناوری بتن خودتراکم معرفی شد. پس از موفقیت این روش، کمیته تخصصی EFNARC (European Federation of National Associations Representing for Concrete) آن را به عنوان یکی از آزمونهای استاندارد ارزیابی بتن خودتراکم معرفی کرد.
امروزه اغلب تولیدکنندگان بتن آماده و آزمایشگاههای کنترل کیفیت از دستورالعمل EFNARC برای انجام این آزمایش استفاده میکنند.

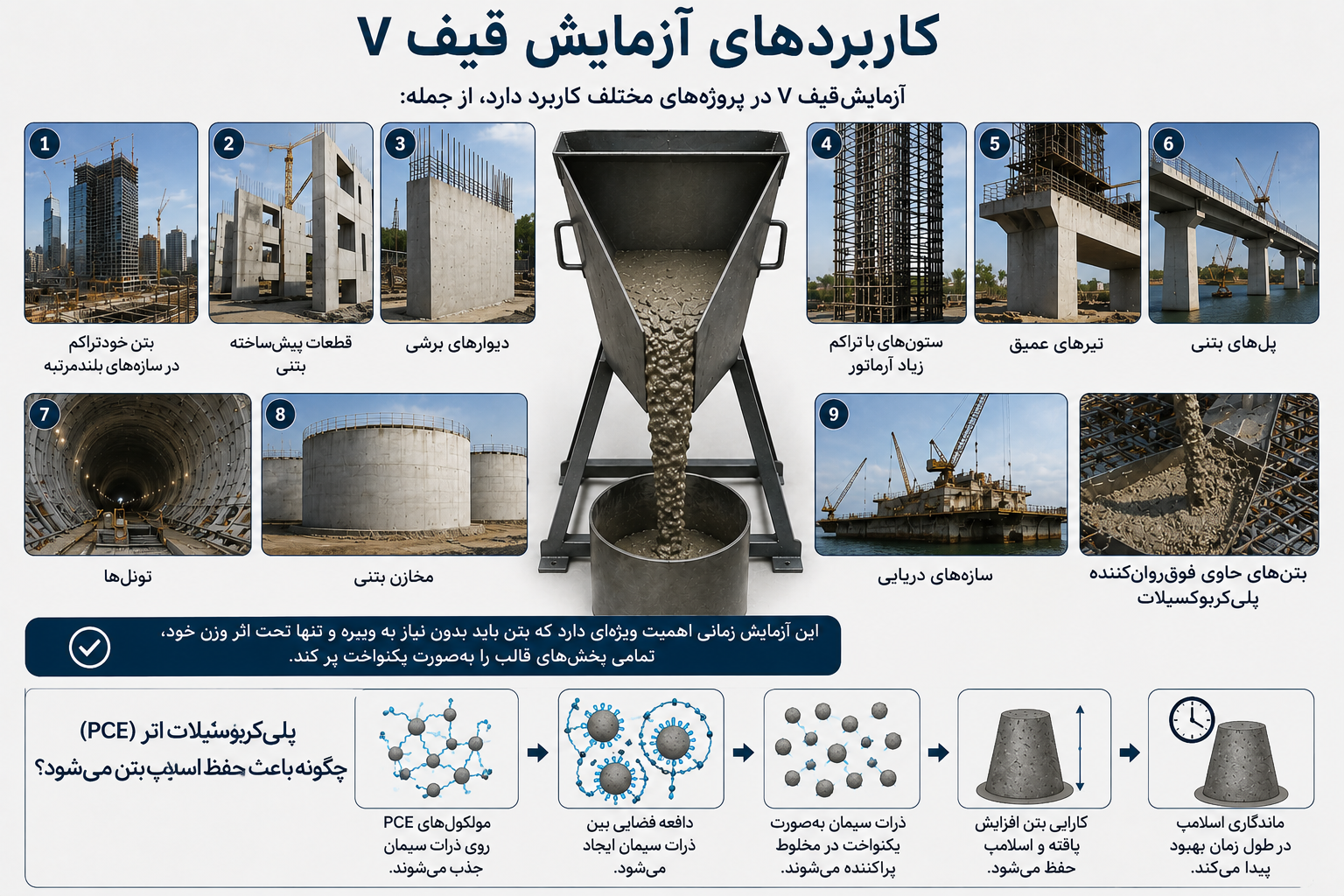

کاربردهای آزمایش قیف V
آزمایش قیف V در پروژههای مختلف کاربرد دارد، از جمله:
-
بتن خودتراکم سازههای مرتفع
-
قطعات پیشساخته بتنی
-
دیوارهای برشی
-
ستونهای با تراکم زیاد آرماتور
-
تیرهای عمیق
-
پلها
-
تونلها
-
مخازن بتنی
-
سازههای دریایی
-
بتنهای دارای فوقروانکننده پلیکربوکسیلات
این آزمایش به ویژه زمانی اهمیت پیدا میکند که بتن باید بدون ویبره و تنها تحت اثر وزن خود در تمام نقاط قالب جریان پیدا کند.
تجهیزات موردنیاز برای آزمایش قیف V
برای انجام این آزمایش به تجهیزات زیر نیاز است:
-
دستگاه قیف V فلزی استاندارد
-
دریچه کشویی
-
ظرف جمعآوری بتن
-
کرنومتر
-
بیلچه یا ماله
-
حدود ۱۲ لیتر بتن تازه
-
سطح صاف و تراز
قیف مورد استفاده دارای حجم تقریبی ۱۲ لیتر بوده و برای بتنهایی با حداکثر اندازه سنگدانه ۲۰ میلیمتر طراحی شده است.
اصول عملکرد آزمایش
در این آزمایش، بتن تنها تحت اثر نیروی وزن خود از قیف خارج میشود.
زمان خروج بتن تابعی از عوامل زیر است:
-
ویسکوزیته خمیر سیمان
-
مقدار مواد پودری
-
نسبت آب به سیمان
-
نوع فوقروانکننده
-
شکل سنگدانهها
-
درصد سنگدانه درشت
-
استفاده از مواد اصلاحکننده ویسکوزیته (VMA)
هرچه اصطکاک داخلی بتن بیشتر باشد، زمان خروج افزایش پیدا میکند.

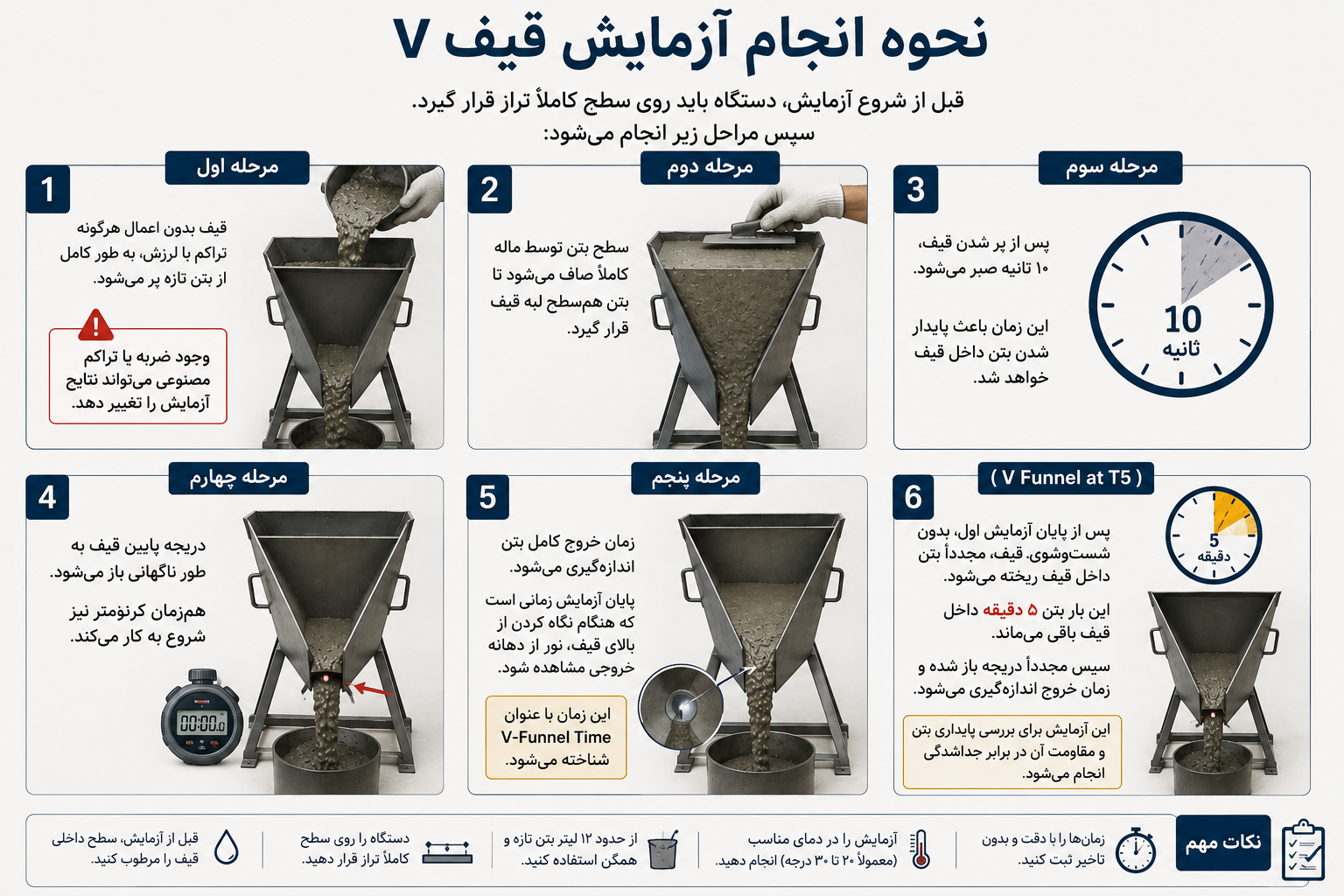

نحوه انجام آزمایش قیف V
قبل از شروع آزمایش، دستگاه باید روی سطح کاملاً تراز قرار گیرد.
سپس مراحل زیر انجام میشود:
مرحله اول
قیف بدون اعمال هرگونه تراکم یا لرزش، به طور کامل از بتن تازه پر میشود.
وجود ضربه یا تراکم مصنوعی میتواند نتایج آزمایش را تغییر دهد.
مرحله دوم
سطح بتن توسط ماله کاملاً صاف میشود تا بتن همسطح لبه قیف قرار گیرد.
مرحله سوم
پس از پر شدن قیف، ۱۰ ثانیه صبر میشود.
این زمان باعث پایدار شدن بتن داخل قیف خواهد شد.
مرحله چهارم
دریچه پایین قیف به طور ناگهانی باز میشود.
همزمان کرنومتر نیز شروع به کار میکند.
مرحله پنجم
زمان خروج کامل بتن اندازهگیری میشود.
پایان آزمایش زمانی است که هنگام نگاه کردن از بالای قیف، نور از دهانه خروجی مشاهده شود.
این زمان با عنوان V-Funnel Time شناخته میشود.
مرحله ششم (V Funnel at T5)
پس از پایان آزمایش اول، بدون شستوشوی قیف، مجدداً بتن داخل قیف ریخته میشود.
این بار بتن ۵ دقیقه داخل قیف باقی میماند.
سپس مجدداً دریچه باز شده و زمان خروج اندازهگیری میشود.
این آزمایش برای بررسی پایداری بتن و مقاومت آن در برابر جداشدگی انجام میشود.
تفسیر نتایج آزمایش
نتایج این آزمایش بر اساس مدت زمان خروج بتن تفسیر میشود.
| زمان خروج بتن | وضعیت بتن | تفسیر |
| کمتر از ۶ ثانیه | بسیار روان | احتمال جداشدگی زیاد |
| ۶ تا ۱۲ ثانیه | مناسب | بهترین عملکرد بتن SCC |
| بیشتر از ۱۲ ثانیه | ویسکوزیته بالا | کاهش قابلیت عبور |
| بیشتر از ۲۰ ثانیه | بسیار غلیظ | احتمال انسداد در قالب |
در کنار زمان خروج، نحوه جریان بتن نیز اهمیت زیادی دارد. خروج یکنواخت، بدون انسداد و بدون جداشدگی نشانه کیفیت مناسب بتن است.
طبقهبندی EFNARC
بر اساس دستورالعمل EFNARC، بتن خودتراکم از نظر لزجت به دو رده تقسیم میشود:
رده VF1 (VS1)
ویژگیها:
-
زمان خروج حدود ۸ ثانیه یا کمتر
-
روانی زیاد
-
مناسب برای قالبهای پیچیده
-
مناسب برای آرماتورهای متراکم
-
سطح نهایی بسیار صاف
در این بتنها احتمال جداشدگی بیشتر بوده و کنترل طرح اختلاط اهمیت زیادی دارد.
رده VF2 (VS2)
ویژگیها:
-
زمان خروج بین ۹ تا ۲۵ ثانیه
-
ویسکوزیته بیشتر
-
مقاومت بهتر در برابر جداشدگی
-
مناسب برای بتنریزیهای حجیم
-
کاهش فشار جانبی وارد بر قالب
این رده معمولاً در بتنهایی که نیاز به پایداری بیشتری دارند مورد استفاده قرار میگیرد.
عوامل مؤثر بر نتایج آزمایش
عوامل متعددی میتوانند زمان خروج بتن از قیف V را تغییر دهند، از جمله:
-
نسبت آب به سیمان
-
نوع سیمان
-
مقدار فیلر
-
میزان مواد پودری
-
دمای محیط
-
دمای بتن
-
نوع سنگدانه
-
حداکثر اندازه سنگدانه
-
نوع فوقروانکننده
-
مقدار افزودنی اصلاحکننده ویسکوزیته
-
مدت زمان اختلاط بتن
-
زمان سپریشده از ساخت بتن
به همین دلیل توصیه میشود آزمایش در کوتاهترین زمان پس از ساخت بتن انجام شود.
مزایای آزمایش قیف V
مهمترین مزایای این آزمایش عبارتاند از:
-
اجرای سریع
-
تجهیزات ساده
-
دقت مناسب
-
قابلیت تکرار
-
هزینه پایین
-
ارزیابی مناسب ویسکوزیته بتن
-
تشخیص اولیه جداشدگی
-
کنترل کیفیت بتن خودتراکم
محدودیتهای آزمایش
با وجود مزایای فراوان، آزمایش قیف V محدودیتهایی نیز دارد:
-
تنها بخشی از رفتار بتن را نشان میدهد.
-
جایگزین آزمایش اسلامپ فلو نیست.
-
برای بتن معمولی مناسب نیست.
-
وابستگی نسبتاً زیادی به نحوه اجرای آزمایش دارد.
-
نیازمند دو اپراتور برای ثبت دقیق زمان است.
بنابراین توصیه میشود این آزمایش در کنار سایر آزمونهای بتن خودتراکم انجام شود.
مقایسه آزمایش قیف V با سایر آزمایشهای بتن خودتراکم
آزمایش قیف V تنها یکی از آزمونهای مورد استفاده برای ارزیابی عملکرد بتن خودتراکم است. هر یک از آزمایشهای بتن تازه، جنبه متفاوتی از رفتار بتن را بررسی میکنند و به همین دلیل نتایج آنها باید در کنار یکدیگر تحلیل شوند.
| نام آزمایش | پارامتر اندازهگیری | کاربرد اصلی |
| اسلامپ فلو (Slump Flow) | قابلیت پرکنندگی (Filling Ability) | بررسی میزان روانی بتن |
| قیف V (V-Funnel Test) | ویسکوزیته و زمان جریان | ارزیابی مقاومت در برابر جداشدگی |
| L-Box | قابلیت عبور (Passing Ability) | بررسی عبور بتن از میان آرماتور |
| J-Ring | عبور از میان میلگردها | بررسی انسداد احتمالی |
| U-Box | پرکنندگی همراه با عبور | ارزیابی همزمان روانی و عبور |
به عنوان مثال، ممکن است بتن در آزمایش اسلامپ فلو روانی بسیار خوبی داشته باشد، اما در آزمایش قیف V زمان خروج آن بیش از حد طولانی باشد. این وضعیت نشان میدهد که بتن دارای ویسکوزیته بالایی است و احتمال دارد در مقاطع با تراکم زیاد آرماتور، سرعت پر شدن قالب کاهش یابد.
از سوی دیگر، اگر بتن در آزمایش قیف V زمان بسیار کوتاهی داشته باشد اما قطر اسلامپ فلو بیش از حد زیاد باشد، احتمال جداشدگی سنگدانهها و آبانداختگی افزایش پیدا میکند. بنابراین برای ارزیابی صحیح بتن خودتراکم، تحلیل همزمان نتایج تمام آزمایشهای بتن تازه ضروری است.
ارتباط آزمایش قیف V با طرح اختلاط بتن
یکی از مهمترین کاربردهای آزمایش قیف V، اصلاح و بهینهسازی طرح اختلاط بتن است.
در صورتی که زمان خروج بتن از محدوده استاندارد خارج شود، مهندس طرح اختلاط باید نسبت به اصلاح ترکیب بتن اقدام کند.
به عنوان نمونه:
-
افزایش بیش از حد سیمان یا فیلر میتواند زمان خروج بتن را افزایش دهد.
-
کاهش مقدار فوقروانکننده باعث افزایش ویسکوزیته بتن میشود.
-
افزایش بیش از حد آب اختلاط، احتمال جداشدگی و کاهش زمان خروج را به همراه دارد.
-
استفاده از مواد اصلاحکننده ویسکوزیته (VMA) میتواند پایداری بتن را بهبود ببخشد.
به همین دلیل، آزمایش قیف V یکی از ابزارهای مهم کنترل کیفیت در طراحی مخلوط بتن خودتراکم محسوب میشود.
عوامل مؤثر بر زمان خروج بتن از قیف V
مدت زمان خروج بتن از قیف تنها به روانی بتن وابسته نیست، بلکه مجموعهای از عوامل بر نتیجه آزمایش تأثیرگذار هستند.
مهمترین این عوامل عبارتاند از:
۱. نسبت آب به مواد سیمانی
افزایش نسبت آب به مواد سیمانی باعث کاهش ویسکوزیته بتن شده و زمان خروج را کاهش میدهد. البته اگر این نسبت بیش از حد افزایش یابد، خطر جداشدگی و آبانداختگی نیز بیشتر خواهد شد.
۲. مقدار مواد پودری
افزایش مقدار سیمان، خاکستر بادی، سرباره یا فیلر سنگ آهک معمولاً باعث افزایش چسبندگی بتن و در نتیجه افزایش زمان خروج از قیف میشود.
پوزولان چیست؟ بررسی انواع، کاربردها و مزایای مواد پوزولانی در بتن
۳. نوع فوقروانکننده
فوقروانکنندههای نسل جدید بر پایه پلیکربوکسیلات میتوانند بدون افزایش نسبت آب به سیمان، روانی بتن را افزایش داده و زمان خروج را در محدوده مطلوب نگه دارند.
بهترین فوق روان کننده برای بتنریزی در هوای گرم چیست؟
۴. دمای بتن
افزایش دمای بتن موجب کاهش زمان حفظ کارایی شده و ممکن است باعث افزایش ویسکوزیته در حین آزمایش شود.
۵. حداکثر اندازه سنگدانه
این آزمایش برای بتنهایی با حداکثر اندازه سنگدانه ۲۰ میلیمتر طراحی شده است. استفاده از سنگدانههای بزرگتر ممکن است باعث گیر کردن ذرات در خروجی قیف و ایجاد خطا در نتایج شود.
شکل سنگدانه در طراحی بتن چه نقشی دارد؟
۶. زمان سپری شده از اختلاط
هرچه فاصله زمانی بین ساخت بتن و انجام آزمایش بیشتر باشد، روانی بتن کاهش یافته و زمان خروج افزایش پیدا میکند.
خطاهای رایج هنگام انجام آزمایش قیف V
یکی از دلایل اختلاف نتایج بین آزمایشگاههای مختلف، رعایت نکردن نکات اجرایی است.
اشتباهات رایج عبارتاند از:
-
مرطوب نبودن سطح داخلی قیف قبل از آزمایش
-
وارد کردن ضربه به قیف هنگام پر کردن
-
تراکم بتن با میله یا ویبره
-
باز نکردن کامل دریچه خروج
-
شروع دیرهنگام کرنومتر
-
توقف زودهنگام زمانگیری
-
استفاده از بتن قدیمی
-
باقی ماندن بتن خشکشده در داخل قیف
-
انجام آزمایش روی سطح غیرتراز
-
استفاده از بتن با سنگدانههای بزرگتر از حد مجاز
رعایت این نکات باعث افزایش دقت و قابلیت تکرار نتایج خواهد شد.
مزایای استفاده از آزمایش قیف V در پروژههای عمرانی
در بسیاری از پروژههای بزرگ، تنها اندازهگیری اسلامپ برای کنترل کیفیت بتن کافی نیست.
آزمایش قیف V اطلاعات ارزشمندی درباره رفتار واقعی بتن در هنگام بتنریزی ارائه میدهد و به همین دلیل در پروژههای زیر اهمیت ویژهای دارد:
-
برجهای بلندمرتبه
-
پلهای بتنی
-
سدها
-
قطعات پیشساخته
-
تونلها
-
دیوارهای برشی
-
ستونهای با تراکم زیاد میلگرد
-
سازههای صنعتی
-
نیروگاهها
-
مخازن آب و فاضلاب
در این پروژهها، استفاده از بتن خودتراکم با ویسکوزیته مناسب موجب کاهش نیاز به ویبره، افزایش سرعت اجرا و بهبود کیفیت نهایی سازه میشود.
سوالات متداول (FAQ)
آزمایش قیف V چه چیزی را اندازهگیری میکند؟
این آزمایش زمان خروج بتن از یک قیف V شکل را اندازهگیری کرده و شاخصی از ویسکوزیته، قابلیت پرکنندگی و پایداری بتن خودتراکم ارائه میدهد.
زمان استاندارد آزمایش قیف V چقدر است؟
بر اساس دستورالعمل EFNARC، زمان خروج مناسب بتن خودتراکم معمولاً بین ۶ تا ۱۲ ثانیه است.
اگر زمان خروج بتن کمتر از ۶ ثانیه باشد چه اتفاقی میافتد؟
کاهش بیش از حد زمان خروج معمولاً نشاندهنده روانی بسیار زیاد بتن است که میتواند احتمال جداشدگی سنگدانهها و آبانداختگی را افزایش دهد.
اگر زمان خروج بیشتر از ۱۲ ثانیه باشد چه مفهومی دارد؟
این وضعیت معمولاً نشاندهنده ویسکوزیته زیاد بتن، کاهش قابلیت عبور و احتمال بروز مشکل در بتنریزی مقاطع با آرماتور متراکم است.
آیا آزمایش قیف V برای بتن معمولی نیز کاربرد دارد؟
خیر. این آزمایش به طور ویژه برای بتن خودتراکم طراحی شده است و برای بتنهای معمولی کاربرد محدودی دارد.
آیا آزمایش قیف V به تنهایی برای کنترل کیفیت بتن کافی است؟
خیر. بهترین روش، استفاده همزمان از آزمایشهای اسلامپ فلو، L-Box، J-Ring و قیف V است تا تمامی جنبههای عملکرد بتن خودتراکم ارزیابی شود.
جمعبندی
آزمایش قیف V یکی از مهمترین روشهای ارزیابی کیفیت بتن خودتراکم است که با اندازهگیری زمان خروج بتن از یک قیف استاندارد، اطلاعات ارزشمندی درباره ویسکوزیته، قابلیت پرکنندگی، پایداری و مقاومت بتن در برابر جداشدگی ارائه میدهد.
اگرچه این آزمایش بهتنهایی تمام ویژگیهای بتن تازه را مشخص نمیکند، اما در کنار آزمایشهایی مانند اسلامپ فلو، L-Box و J-Ring تصویری جامع از رفتار بتن خودتراکم در اختیار مهندسان قرار میدهد. استفاده از نتایج این آزمون در اصلاح طرح اختلاط، انتخاب نوع و مقدار افزودنیهای بتن و کنترل کیفیت بتن در پروژههای عمرانی، نقش مهمی در افزایش دوام، کیفیت اجرا و کاهش هزینههای ناشی از مشکلات بتنریزی دارد.
