سیمان پودری است که از سنگ آهک و خاک رس تولید می شود و از مخلوط آن با مصالح سنگی دیگر خصوصا ماسه، شن و سنگ برای ساخت انواع ملات و بتن استفاده می گردد.
سیمان چیست؟
سیمان پرتلند پرکاربردترین نوع سیمان در صنعت ساختوساز است و بهعنوان چسب هیدرولیکی عمل میکند؛ یعنی در حضور آب، هیدراته شده و به مرور زمان سخت میشود و سنگدانهها را به یکدیگر میچسباند و بتن را تشکیل میدهد.
بهطور ساده، سیمان مادهای است که:
- در آسیاب و کورههای صنعتی از مواد خام معدنی تولید میشود؛
- در حضور آب، وارد واکنشهای شیمیایی هیدراسیون شده؛
- محصولات هیدراسیون، فضاهای خالی را پر کرده و یک ماتریس سخت و مقاوم ایجاد میکنند.
بنابراین کیفیت و ترکیب سیمان، نقش مستقیم در مقاومت، دوام، جمعشدگی و نفوذپذیری بتن دارد.

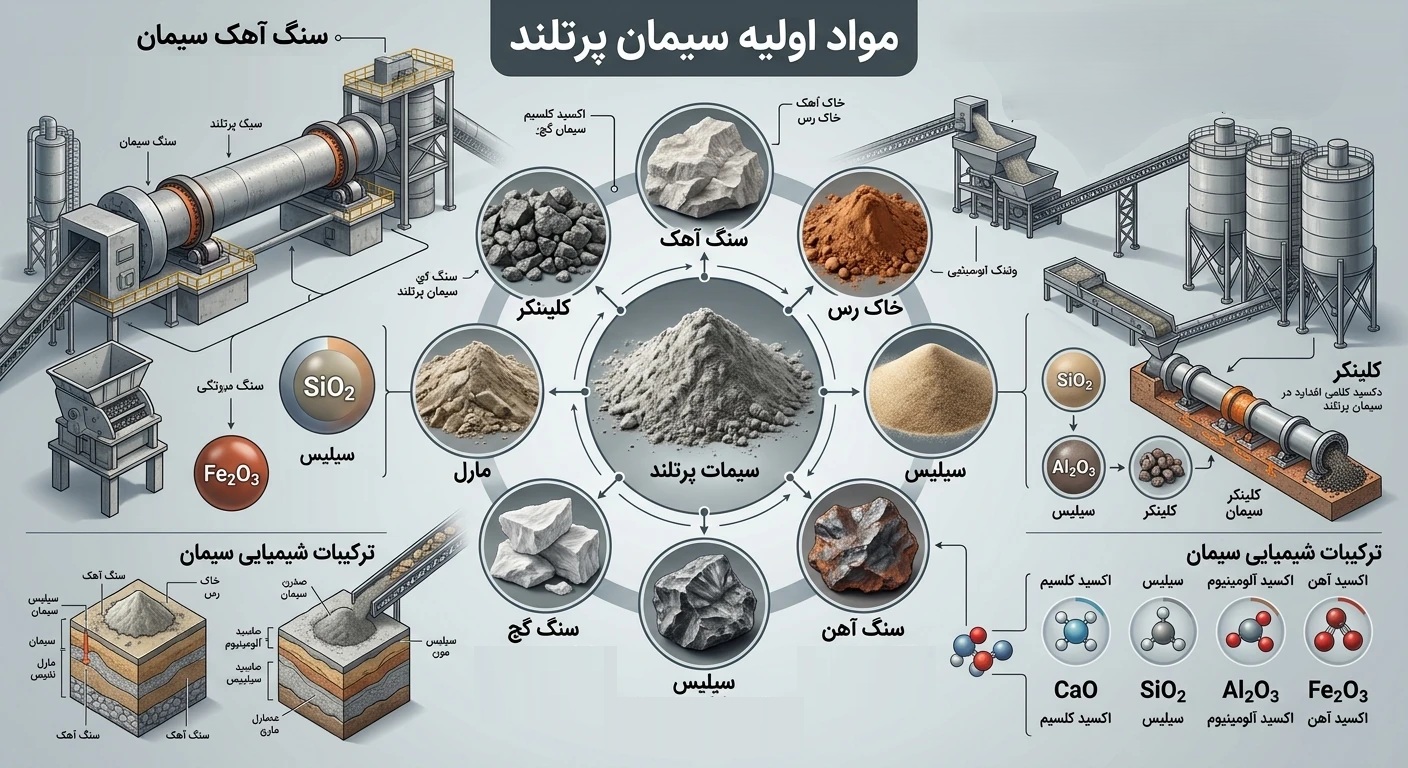

مواد اولیه و اجزای تشکیل دهنده سیمان پرتلند
مواد اولیه سیمان پرتلند بهطور کلی شامل دو گروه اصلی است:
- مواد آهکی (Lime-bearing materials)
- مواد رسی/سیلیسی-آلومینیسی (Clayey materials)
این مواد پس از آمادهسازی، مخلوط، پخته و آسیاب میشوند تا در نهایت به پودر سیمان تبدیل شوند.
1. سنگ آهک
- مهمترین ماده اولیه در تولید سیمان؛
- معمولاً ۷۵–۸۵٪ از ترکیب خام را تشکیل میدهد؛
- منبع اصلی اکسید کلسیم (CaO) پس از پخت در کوره است؛
- ترکیب شیمیایی آن بر نسبت فازها در کلینکر و کیفیت سیمان تأثیر مستقیم دارد.
2. خاک رس، شیل یا مارن
این گروه مواد، تأمینکننده اکسیدهای زیر هستند:
- SiO₂ (سیلیس)
- Al₂O₃ (آلومینا)
- Fe₂O₃ (اکسید آهن)
این اکسیدها در کنار CaO، فازهای معدنی اصلی کلینکر را میسازند. تنظیم نسبت این اکسیدها برای رسیدن به ترکیب شیمیایی بهینه سیمان ضروری است.
3. اصلاحکنندهها و مواد افزودنی در خوراک کوره
برای تنظیم دقیق ترکیب، گاهی مواد زیر هم اضافه میشوند:
- سنگ آهن (برای افزایش Fe₂O₃)
- ماسه سیلیسی (برای تنظیم SiO₂)
- بوکسیت (برای تنظیم Al₂O₃)
- گچ خام (به مقدار بسیار کم در خوراک، عمدتاً بعد از کلینکر اضافه میشود)

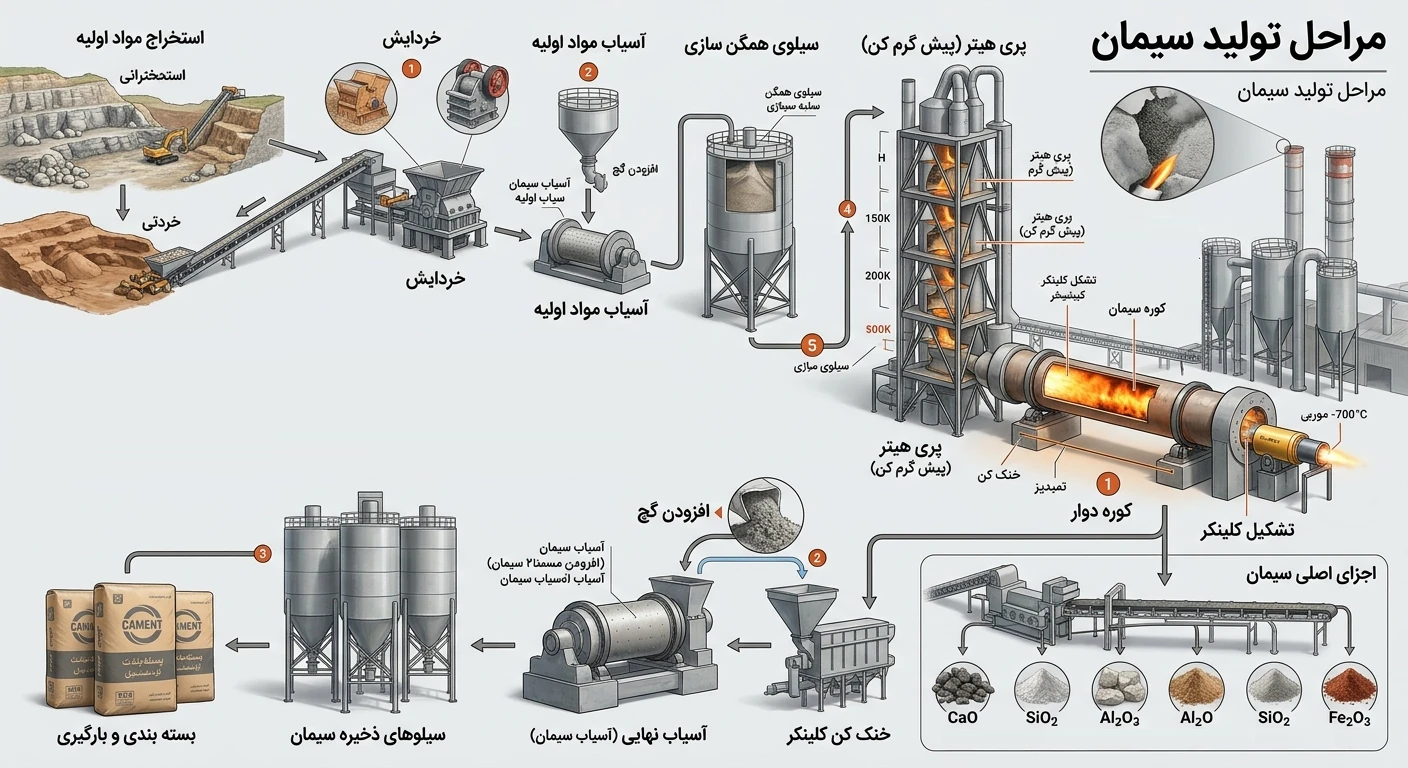

فرآیند تولید سیمان پرتلند چند مرحله کلیدی دارد که منجر به شکلگیری کلینکر و سپس پودر سیمان میشود.
1. استخراج و آماده سازی مواد خام
- استخراج سنگ آهک و خاک رس از معدن؛
- خردایش اولیه در سنگشکنها؛
- همگنسازی (هزینهای اما ضروری برای پایداری کیفیت).
2. آسیاب مواد خام و تنظیم شیمیایی
مواد خام در آسیابهای گلولهای یا غلطکی به پودر بسیار ریز (Raw Meal) تبدیل میشوند. در این مرحله نسبتهای:
- CaO
- SiO₂
- Al₂O₃
- Fe₂O₃
با استفاده از آنالیز شیمیایی و سیستمهای کنترل، تنظیم میشود. نسبتهای استاندارد مانند:
- LSF (Lime Saturation Factor)
- SM (Silica Modulus)
- AM (Alumina Modulus)
برای کنترل ترکیب کلینکر هدف تعیین میشوند.
3. پخت در کوره و تشکیل کلینکر
پودر مواد خام وارد کوره دوار با دمای ناحیه پخت حدود ۱۴۵۰ درجه سانتیگراد میشود. در این مرحله:
- کلسیت (CaCO₃) تجزیه و CaO آزاد میشود؛
- CaO با SiO₂، Al₂O₃ و Fe₂O₃ ترکیب میشود؛
- فازهای معدنی اصلی کلینکر (سیلیکات و آلومیناتهای کلسیم) تشکیل میشوند؛
- محصول خروجی کوره، کلینکر (Clinker) نام دارد.
4. آسیاب کلینکر به همراه گچ و افزودنی های معدنی
کلینکر پس از خنک شدن:
- به همراه ۳–۵٪ گچ (برای کنترل زمان گیرش)
- و در برخی سیمانها همراه با افزودنیهای معدنی مانند سرباره، پوزولان یا سنگآهک
در آسیاب نهایی، به پودر بسیار ریز سیمان تبدیل میشود.

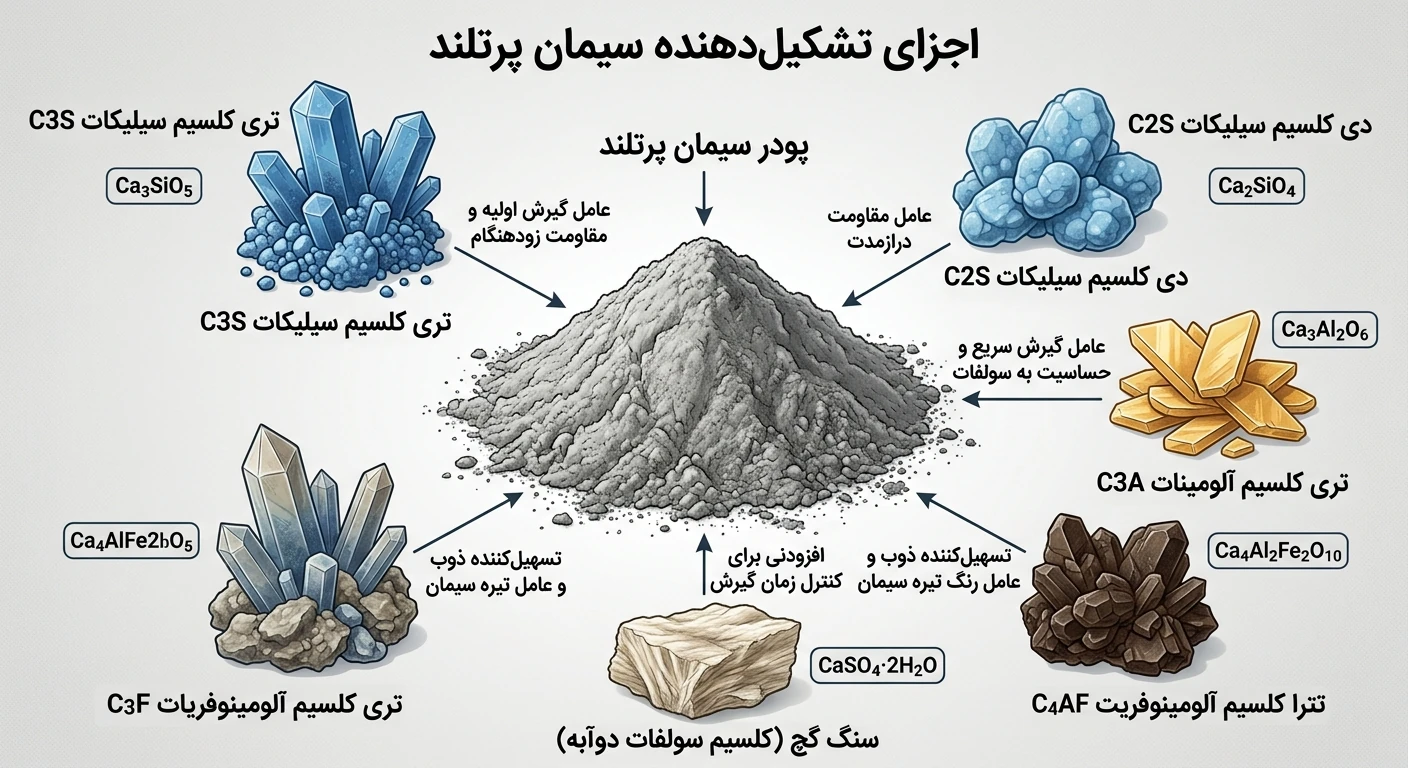

از دید شیمی سیمان، سیمان پرتلند شامل چهار فاز اصلی سیلیکاتی و آلومیناتی است که معمولاً با نمادهای اختصاری صنعت سیمان نمایش داده میشوند (بر اساس اکسیدهای اصلی):
- C = CaO (آهک)
- S = SiO₂ (سیلیس)
- A = Al₂O₃ (آلومینا)
- F = Fe₂O₃ (اکسید آهن)
1. تری کلسیم سیلیکات (C₃S)
نقش:
- مسئول مقاومت اولیه (روزهای ۱ تا ۲۸)؛
- سرعت هیدراسیون نسبتاً بالا؛
- تولید حرارت قابل توجه (گرمای هیدراسیون بیشتر).
اثر بر بتن:
- افزایش مقاومت اولیه؛
- افزایش گرمای هیدراسیون (مهم در سازههای حجیم).
2. دی کلسیم سیلیکات (C₂S)
نقش:
- توسعه مقاومت در دورههای بلندمدت (بعد از ۲۸ روز)؛
- سرعت هیدراسیون آهستهتر؛
- گرمای هیدراسیون کمتر.
اثر بر بتن:
- کمک به پایداری مقاومت درازمدت؛
- مناسب برای بتنهای حجیم به دلیل کاهش گرمای زودهنگام.
3. تری کلسیم آلومینات (C₃A)
نقش:
- واکنش بسیار سریع با آب؛
- در حضور گچ، تشکیل اترینگایت و کنترل زمان گیرش؛
- حساس به یونهای سولفات.
اثر بر بتن:
- اگر زیاد باشد، بتن را در برابر حمله سولفاتی ضعیف میکند؛
- تنظیم مقدار C₃A یکی از ابزارهای طراحی سیمان ضدسولفات است.
4. تترا کلسیم آلومینو فریت (C₄AF)
نقش:
- مشارکت محدود در مقاومت؛
- کمک به تشکیل مایع در کوره و تسهیل فرآیند پخت؛
- تأثیر کمتر بر خواص مکانیکی نسبت به C₃S و C₂S.
نقش گچ در تولید سیمان چیست؟
گچ به مقدار تقریبی ۳ تا ۵ درصد در مرحله آسیاب نهایی به کلینکر اضافه میشود.
چرا گچ لازم است؟
بدون گچ:
- فاز C₃A بهشدت سریع با آب واکنش میدهد؛
- مخلوط سیمان و آب دچار گیرش آنی (Flash Set) میشود؛
- عملاً کارایی و امکان بتنریزی از بین میرود.
با اضافه شدن گچ:
- C₃A بهجای تشکیل محصولات سریع و ناپایدار، اترينگایت تشکیل میدهد؛
- فرآیند گیرش کند و قابلکنترل میشود؛
- زمان کافی برای حمل، جایدهی و تراکم بتن فراهم میشود.

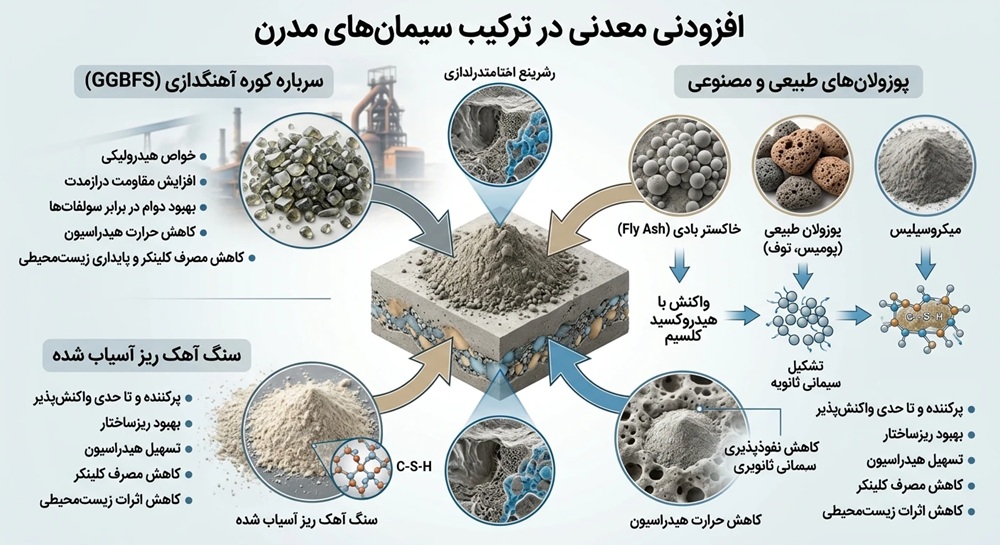

افزودنی های معدنی در ترکیب سیمان های مدرن
در بسیاری از کشورها و استانداردهای جدید، سیمان پرتلند صرفاً ترکیبی از کلینکر و گچ نیست، بلکه بخشی از کلینکر با مواد معدنی فعال یا پرکننده جایگزین میشود:
1. سرباره کوره آهنگدازی (GGBFS)
- محصول جانبی صنایع فولاد؛
- دارای خواص هیدرولیکی؛
- بهبود مقاومت درازمدت و دوام در برابر سولفاتها؛
- کاهش حرارت هیدراسیون؛
- کمک به پایداری محیطزیستی با کاهش مصرف کلینکر.
2. پوزولان های طبیعی و مصنوعی
مانند:
- خاکستر بادی (Fly Ash)
- پوزولان طبیعی (پومیس، توف)
- میکروسیلیس (در سطح افزودنی معدنی بتن)
نقش:
- واکنش با هیدروکسید کلسیم و تشکیل محصولات سیمانی ثانویه؛
- کاهش نفوذپذیری؛
- افزایش دوام در محیطهای خورنده؛
- کاهش حرارت هیدراسیون.
3. سنگ آهک ریز آسیاب شده
در برخی تیپهای سیمان:
- بهعنوان پرکننده و تا حدودی واکنشپذیر؛
- بهبود ریزساختار و تسهیل هیدراسیون؛
- کمک به کاهش مصرف کلینکر و اثرات زیستمحیطی.
تأثیر ترکیب سیمان بر خواص بتن
ترکیب شیمیایی و معدنی سیمان بهطور مستقیم بر جنبههای مختلف رفتار بتن اثر میگذارد:
1. مقاومت فشاری
- درصد و نسبت C₃S و C₂S، سرعت و روند رشد مقاومت را کنترل میکند؛
- هرچه C₃S بیشتر، مقاومت اولیه بالاتر؛
- هرچه C₂S بیشتر، رشد مقاومت بلندمدت بهتر.
2. گرمای هیدراسیون
- سیمان با C₃S و C₃A بالا، گرمای هیدراسیون بیشتری تولید میکند؛
- در بتنهای حجیم (سدها، پایههای بزرگ) باید از سیمانهای با گرمای هیدراسیون پایینتر استفاده شود (C₂S بیشتر، C₃A کمتر).
3. دوام در برابر سولفات ها
- سیمانهای با C₃A پایین، عملکرد بسیار بهتری در محیطهای سولفاتی دارند؛
- وجود پوزولان یا سرباره در ترکیب سیمان، مقاومت در برابر سولفات را افزایش میدهد.
4. جمع شدگی و خزش
- ترکیب سیمان، ریزساختار خمیر سیمان و نسبت آب به سیمان را تحت تأثیر قرار داده و در نتیجه بر جمعشدگی و خزش نیز اثر میگذارد.
جمع بندی
سیمان پرتلند از نظر مهندسی، یک سیستم پیچیده معدنی و شیمیایی است. اجزای تشکیلدهنده آن (کلینکر، گچ و افزودنیهای معدنی) و نسبت فازهای:
- C₃S
- C₂S
- C₃A
- C₄AF
بهطور مستقیم بر مقاومت، زمان گیرش، گرمای هیدراسیون و دوام بتن اثر میگذارند.
درک دقیق ترکیب و رفتار سیمان برای:
- طراحی طرح اختلاط بتنهای ویژه (بتن توانمند، بتن خودتراکم، بتن ضدسولفات و…)
- انتخاب سیمان مناسب برای محیطهای دریایی، صنعتی، یا مناطق با خاکهای سولفاتی
- افزایش عمر مفید و کاهش هزینههای تعمیر و نگهداری سازه
ضروری است.
