دیده ستون کوتاه یا ستونچه (Short Column Effect) یکی از خطرناکترین انواع خرابی در سازههای بتنی است که معمولاً در اثر شکست برشی ناگهانی رخ میدهد.
این نوع شکست برخلاف شکست خمشی، بدون هشدار قبلی اتفاق میافتد و میتواند منجر به تخریب شدید یا حتی فروریزش کل سازه شود. در این حالت، ستون به دلیل محدود شدن طول آزاد خود، سختی بیشتری نسبت به سایر ستونها پیدا میکند و در زمان زلزله یا وارد شدن نیروهای جانبی، نیروی برشی بسیار زیادی را جذب میکند. همین موضوع باعث میشود ستون کوتاه نسبت به سایر اعضای سازه زودتر دچار شکست شود.

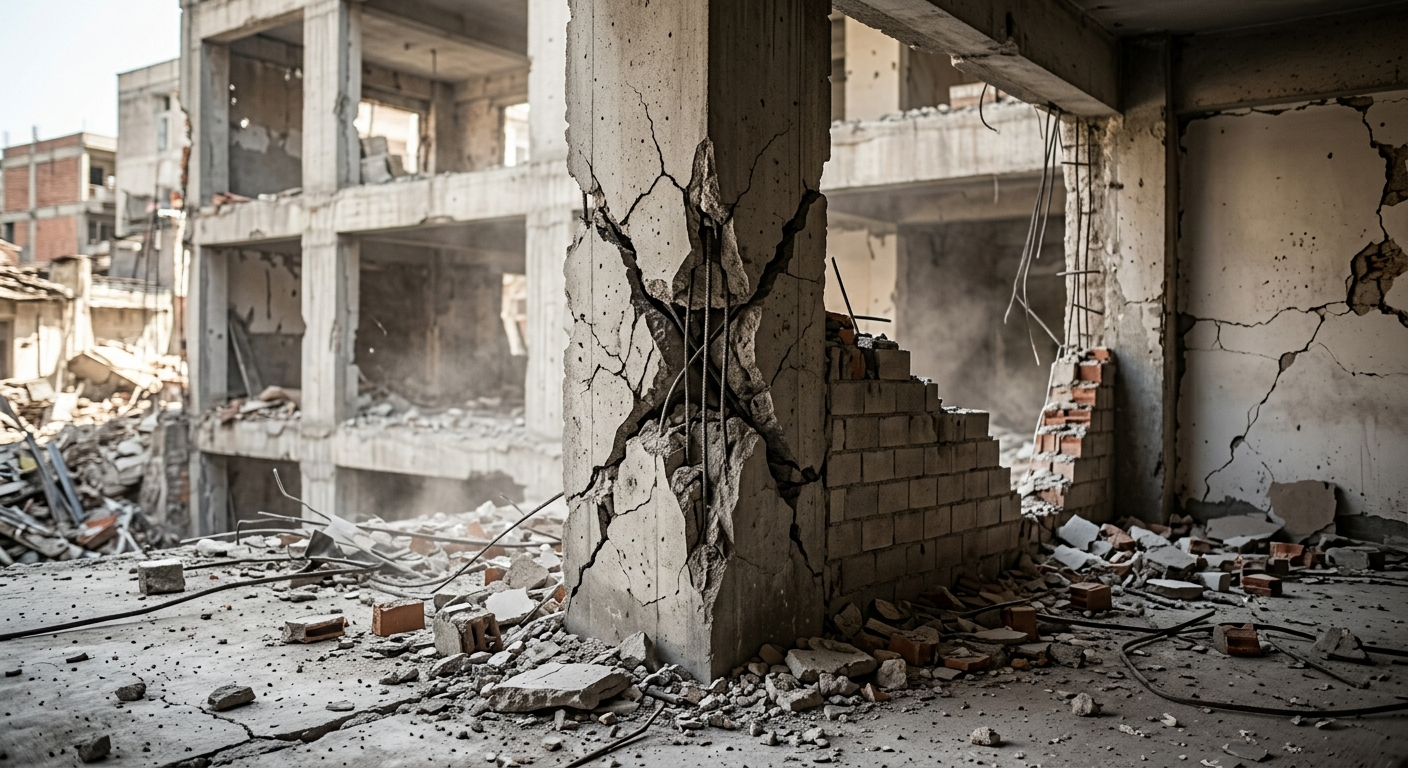

چرا ستون کوتاه خطرناک است؟
ستون کوتاه به دلیل رفتار شکننده و عدم شکلپذیری کافی، یکی از بحرانیترین نقاط ضعف در ساختمانها محسوب میشود. در صورت وقوع زلزله، این ستونها نمیتوانند نیروهای اضافی را بهصورت تدریجی جذب کنند و شکست آنها معمولاً به شکل ناگهانی و فاجعهبار رخ میدهد.
در ساختمانهای بلند، اگر چند ستون دچار این پدیده شوند، احتمال گسیختگی موضعی و در نهایت فروریزش کلی سازه وجود دارد. به همین دلیل کنترل این پدیده در مرحله طراحی و اجرا بسیار حیاتی است.

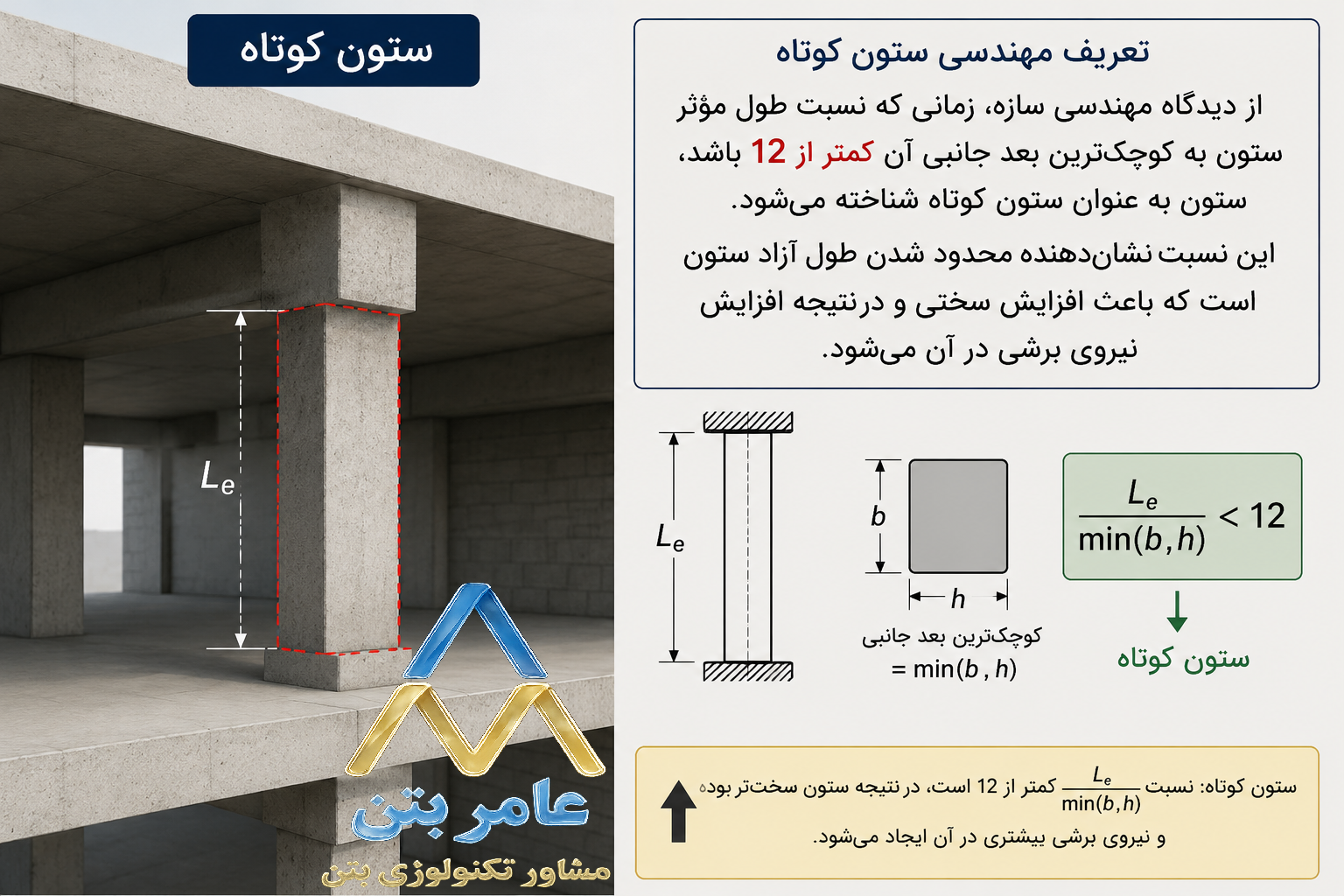

تعریف مهندسی ستون کوتاه
از دیدگاه مهندسی سازه، زمانی که نسبت طول مؤثر ستون به کوچکترین بعد جانبی آن کمتر از 12 باشد، ستون به عنوان ستون کوتاه شناخته میشود. این نسبت نشاندهنده محدود شدن طول آزاد ستون است که باعث افزایش سختی و در نتیجه افزایش نیروی برشی در آن میشود.
دلایل ایجاد پدیده ستون کوتاه
مهمترین عوامل ایجاد ستون کوتاه عبارتاند از:
- وجود دیوارهای میانقاب یا تیغههای بنایی در بخشی از ارتفاع ستون
- اختلاف ارتفاع آزاد ستونها در یک طبقه
- اجرای نادرست جزئیات معماری و سازهای
- تغییرات ناگهانی در سختی اعضای قائم ساختمان
این عوامل باعث میشوند که توزیع نیرو در ستونها یکنواخت نباشد و برخی ستونها بار بیشتری را تحمل کنند.

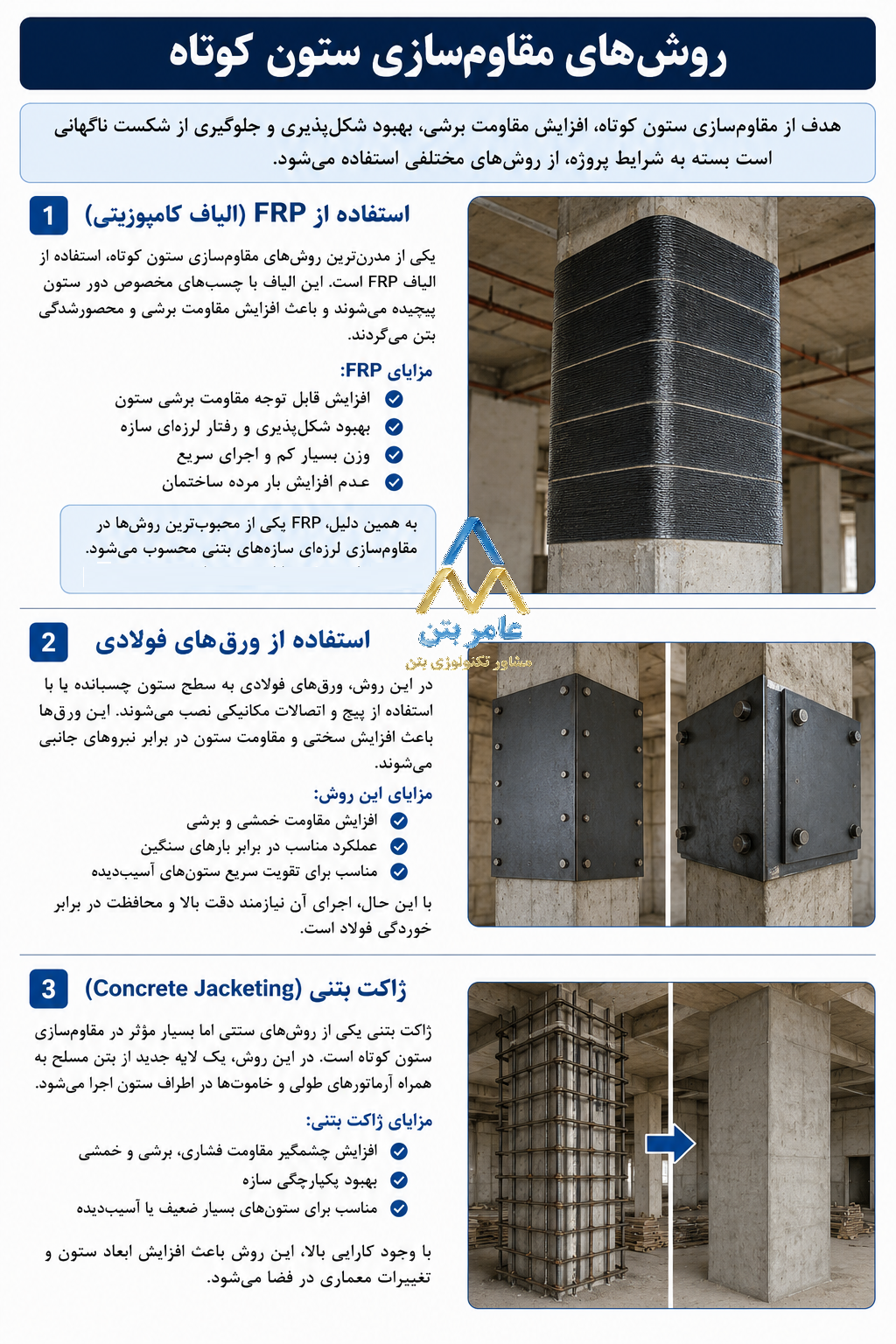

روشهای مقاومسازی ستون کوتاه
هدف از مقاومسازی ستون کوتاه، افزایش مقاومت برشی، بهبود شکلپذیری و جلوگیری از شکست ناگهانی است. بسته به شرایط پروژه، از روشهای مختلفی استفاده میشود.
1. استفاده از FRP (الیاف کامپوزیتی)
یکی از مدرنترین روشهای مقاومسازی ستون کوتاه، استفاده از الیاف FRP است. این الیاف با چسبهای مخصوص دور ستون پیچیده میشوند و باعث افزایش مقاومت برشی و محصورشدگی بتن میگردند.
مزایای FRP:
- افزایش قابل توجه مقاومت برشی ستون
- بهبود شکلپذیری و رفتار لرزهای سازه
- وزن بسیار کم و اجرای سریع
- عدم افزایش بار مرده ساختمان
به همین دلیل، FRP یکی از محبوبترین روشها در مقاومسازی لرزهای سازههای بتنی محسوب میشود. برای آشنایی بیشتر با این محصول کلیک کنید.
2. استفاده از ورقهای فولادی
در این روش، ورقهای فولادی به سطح ستون چسبانده یا با استفاده از پیچ و اتصالات مکانیکی نصب میشوند. این ورقها باعث افزایش سختی و مقاومت ستون در برابر نیروهای جانبی میشوند.
مزایای این روش:
- افزایش مقاومت خمشی و برشی
- عملکرد مناسب در برابر بارهای سنگین
- مناسب برای تقویت سریع ستونهای آسیبدیده
با این حال، اجرای آن نیازمند دقت بالا و محافظت در برابر خوردگی فولاد است.
3. ژاکت بتنی (Concrete Jacketing)
ژاکت بتنی یکی از روشهای سنتی اما بسیار مؤثر در مقاومسازی ستون کوتاه است. در این روش، یک لایه جدید از بتن مسلح به همراه آرماتورهای طولی و خاموتها در اطراف ستون اجرا میشود.
مزایای ژاکت بتنی:
- افزایش چشمگیر مقاومت فشاری، برشی و خمشی
- بهبود یکپارچگی سازه
- مناسب برای ستونهای بسیار ضعیف یا آسیبدیده
با وجود کارایی بالا، این روش باعث افزایش ابعاد ستون و تغییرات معماری در فضا میشود.
جمعبندی
پدیده ستون کوتاه یکی از خطرناکترین مشکلات در سازههای بتنی است که عمدتاً به دلیل شکست برشی ناگهانی ایجاد میشود. این پدیده میتواند در اثر عوامل معماری، اختلاف ارتفاع ستونها یا وجود میانقابها شکل بگیرد و در صورت عدم کنترل، خطر فروریزش سازه را افزایش دهد.
برای جلوگیری از این مشکل و افزایش ایمنی ساختمان، استفاده از روشهای مقاومسازی مانند FRP، ورقهای فولادی و ژاکت بتنی بسیار مؤثر است. انتخاب روش مناسب باید بر اساس شرایط سازه، میزان آسیب و نظر مهندس سازه انجام شود.
