ترک خوردگی بتن یکی از رایجترین مشکلات در سازههای بتنی است که میتواند از همان روزهای ابتدایی پس از بتنریزی یا حتی سالها بعد از بهرهبرداری ظاهر شود.
اگرچه بتن به دلیل مقاومت فشاری بالا، دوام مناسب و هزینه مقرونبهصرفه، پرکاربردترین مصالح ساختمانی جهان محسوب میشود، اما مقاومت کششی پایین آن باعث میشود در شرایط مختلف مستعد ایجاد ترک باشد.
ترکهای بتن ممکن است در بخشهای مختلف سازه مانند فونداسیون، سقف، ستون، دیوارهای برشی، کفسازی صنعتی، مخازن بتنی و سازههای زیرزمینی ایجاد شوند. تشخیص علت ترک، نوع ترک و میزان تأثیر آن بر عملکرد سازه اهمیت بسیار زیادی دارد؛ زیرا برخی ترکها صرفاً ظاهری هستند اما برخی دیگر میتوانند نشانه ضعف سازهای و کاهش عمر مفید ساختمان باشند.
اهمیت بررسی ترکهای بتن
بسیاری از افراد تصور میکنند تمام ترکهای بتن خطرناک هستند، در حالی که این موضوع همیشه صحیح نیست. برخی ترکها ناشی از جمعشدگی طبیعی بتن بوده و تأثیر چندانی بر مقاومت سازه ندارند. در مقابل، ترکهای عمیق و فعال میتوانند باعث نفوذ آب، خوردگی آرماتورها، کاهش دوام بتن و حتی تخریب تدریجی سازه شوند.
مزایای شناسایی سریع ترکهای بتن عبارتاند از:
- جلوگیری از گسترش آسیب
- افزایش طول عمر سازه
- کاهش هزینههای تعمیرات آتی
- جلوگیری از خوردگی میلگردها
- حفظ ایمنی ساختمان
مهمترین علل ترک خوردگی بتن

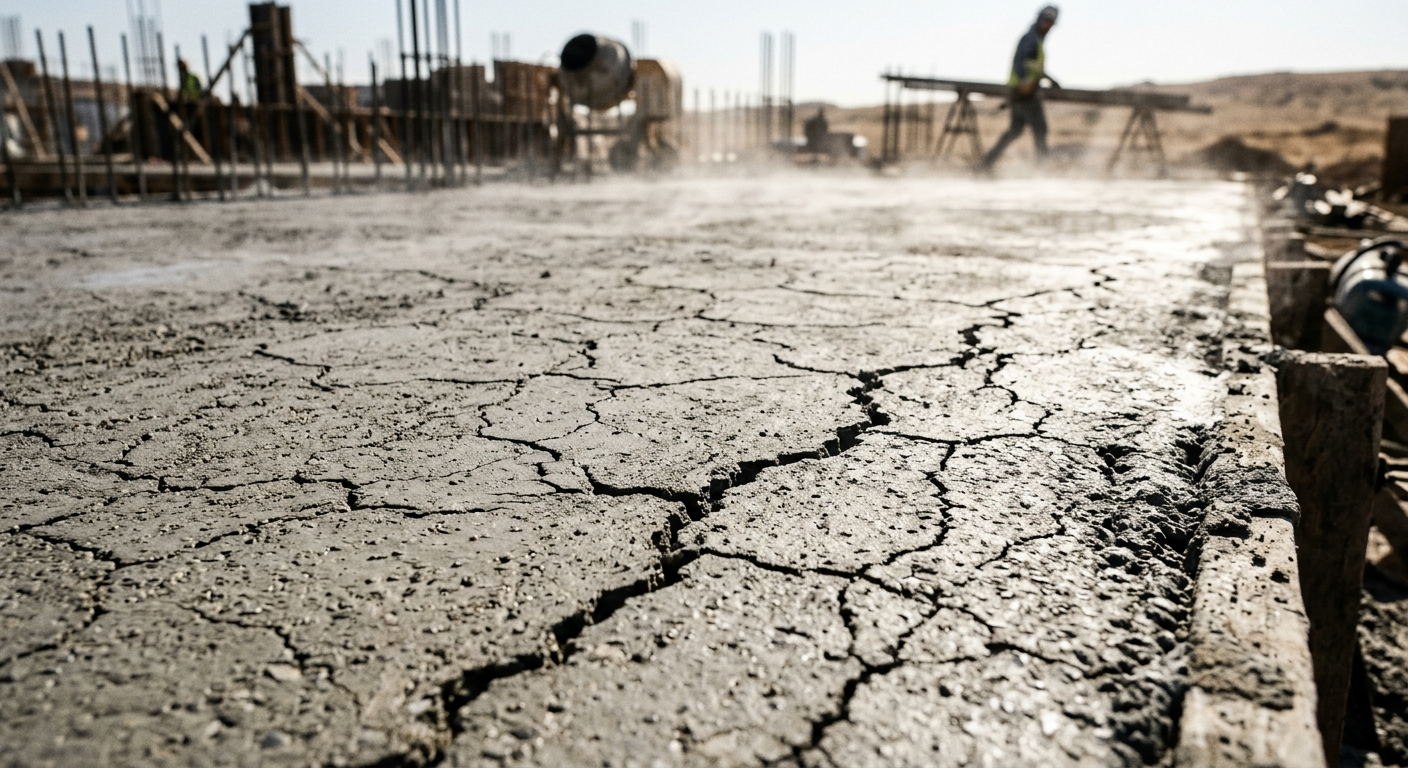

1. جمعشدگی بتن (Shrinkage)
جمعشدگی یکی از اصلیترین دلایل ترک خوردگی بتن پس از بتنریزی است. تمامی سیمانهای پرتلند در فرآیند هیدراتاسیون و سخت شدن دچار کاهش حجم میشوند. در صورتی که این تغییر حجم کنترل نشود، ترکهایی در بتن ایجاد خواهد شد.
الف) جمعشدگی ناشی از خشک شدن
این نوع جمعشدگی زمانی اتفاق میافتد که آب موجود در بتن تبخیر شده و بتن به تدریج خشک میشود. کاهش حجم ناشی از خروج رطوبت میتواند تنشهای کششی ایجاد کرده و منجر به ترک شود.
نشانههای این ترک:
- ترکهای سطحی
- الگوی نامنظم
- مشاهده در کفها و دالهای بتنی
ب) جمعشدگی پلاستیک
جمعشدگی پلاستیک در ساعات اولیه پس از بتنریزی رخ میدهد؛ زمانی که بتن هنوز به مقاومت کافی نرسیده است.
عوامل مؤثر:
- دمای بالای هوا
- وزش باد شدید
- رطوبت پایین محیط
- تابش مستقیم خورشید
در این شرایط سرعت تبخیر آب از سطح بتن بیشتر از میزان آب جایگزینشده از داخل بتن خواهد بود و ترکهای نسبتاً عمیقی ایجاد میشود.
ج) جمعشدگی حرارتی
در هنگام گیرش بتن، واکنش هیدراتاسیون سیمان باعث تولید گرما میشود. با سرد شدن تدریجی بتن، تغییر حجم رخ میدهد. اگر این تغییرات در طراحی و اجرا لحاظ نشده باشد، تنشهای حرارتی موجب ترک خوردگی خواهند شد.

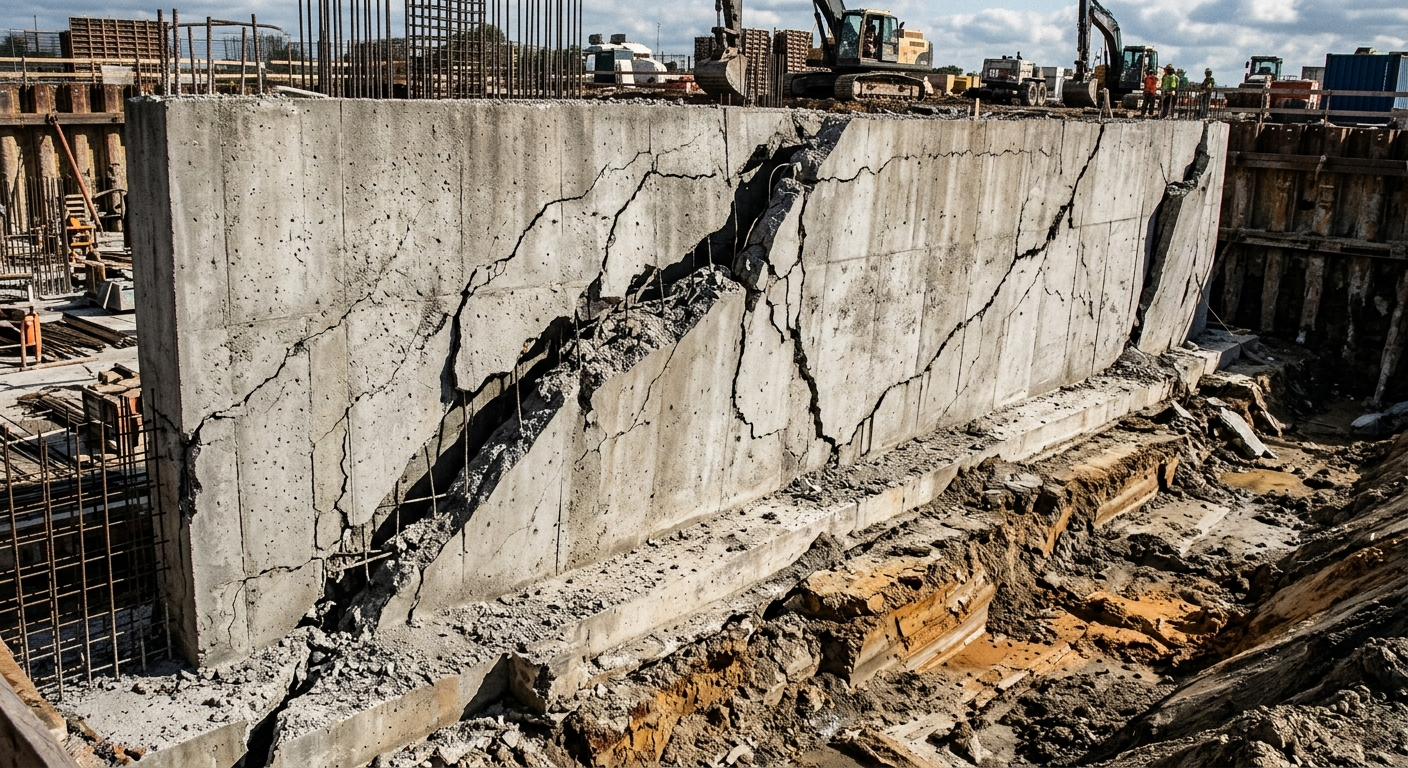

2. نشست و جابهجایی فونداسیون
یکی دیگر از عوامل مهم ایجاد ترک در بتن، نشست نامتقارن خاک و فونداسیون است. مقاومت کششی بتن نسبت به مقاومت فشاری آن بسیار کمتر است؛ بنابراین کوچکترین جابهجایی زمین میتواند باعث ایجاد تنش کششی و در نتیجه ترک شود.
دلایل نشست فونداسیون:
- تراکم نامناسب خاک
- خاکهای رسی و متورم
- نشت آب در زیر سازه
- اجرای غیراصولی پی

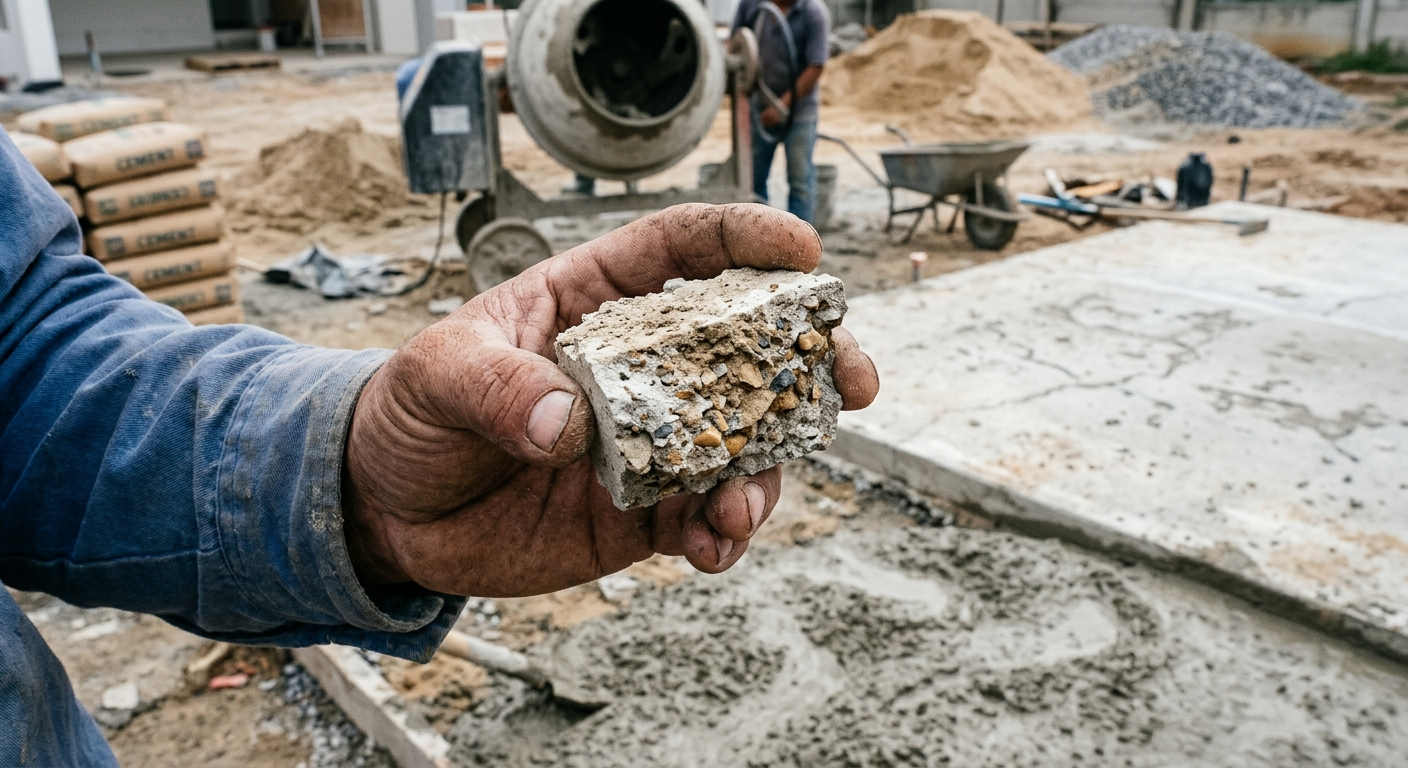

3. کیفیت پایین مصالح بتن
کیفیت بتن ارتباط مستقیمی با کیفیت مواد تشکیلدهنده آن دارد. استفاده از مصالح نامرغوب میتواند مقاومت نهایی بتن را کاهش داده و احتمال ترک خوردگی را افزایش دهد.
عوامل مؤثر شامل:
- سیمان نامناسب
- سنگدانههای آلوده
- آب غیر استاندارد
- طرح اختلاط نادرست

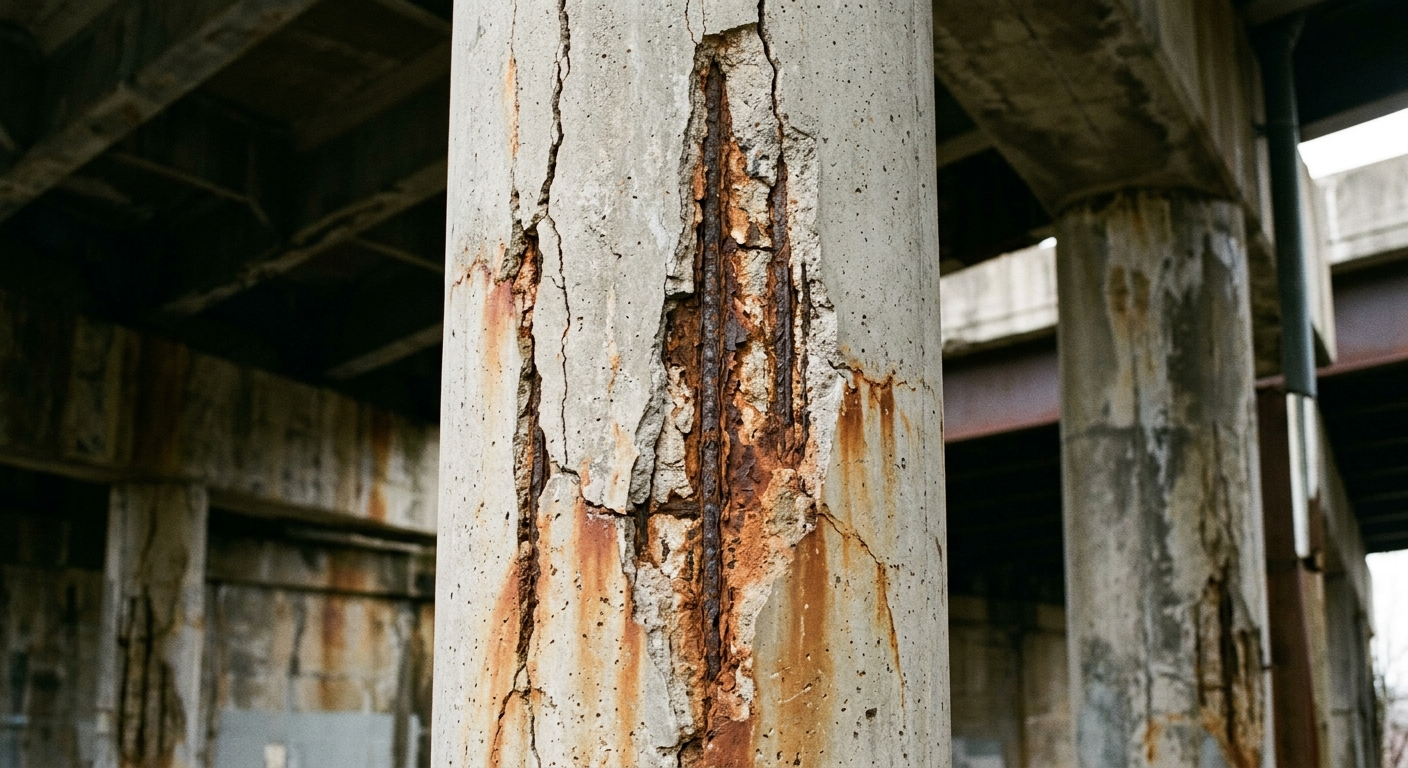

4. خوردگی میلگردها و آرماتورها
خوردگی آرماتور یکی از مخربترین عوامل ایجاد ترک در سازههای بتنی است. هنگامی که میلگرد دچار زنگزدگی میشود، حجم آن افزایش یافته و فشار داخلی زیادی به بتن وارد میکند.
عوامل اصلی خوردگی آرماتور:
- نفوذ یون کلرید
- کربناته شدن بتن
- رطوبت مداوم
- پوشش ناکافی بتن روی میلگرد
علائم خوردگی:
- ترکهای طولی در امتداد میلگرد
- پوسته شدن بتن
- زنگزدگی نمایان
5. اسلامپ بیش از حد بتن
افزایش بیش از اندازه آب در بتن باعث افزایش اسلامپ و کاهش مقاومت نهایی میشود. این موضوع علاوه بر کاهش دوام بتن، احتمال جمعشدگی و ایجاد ترک را نیز افزایش میدهد. (بیشتر بدانید)

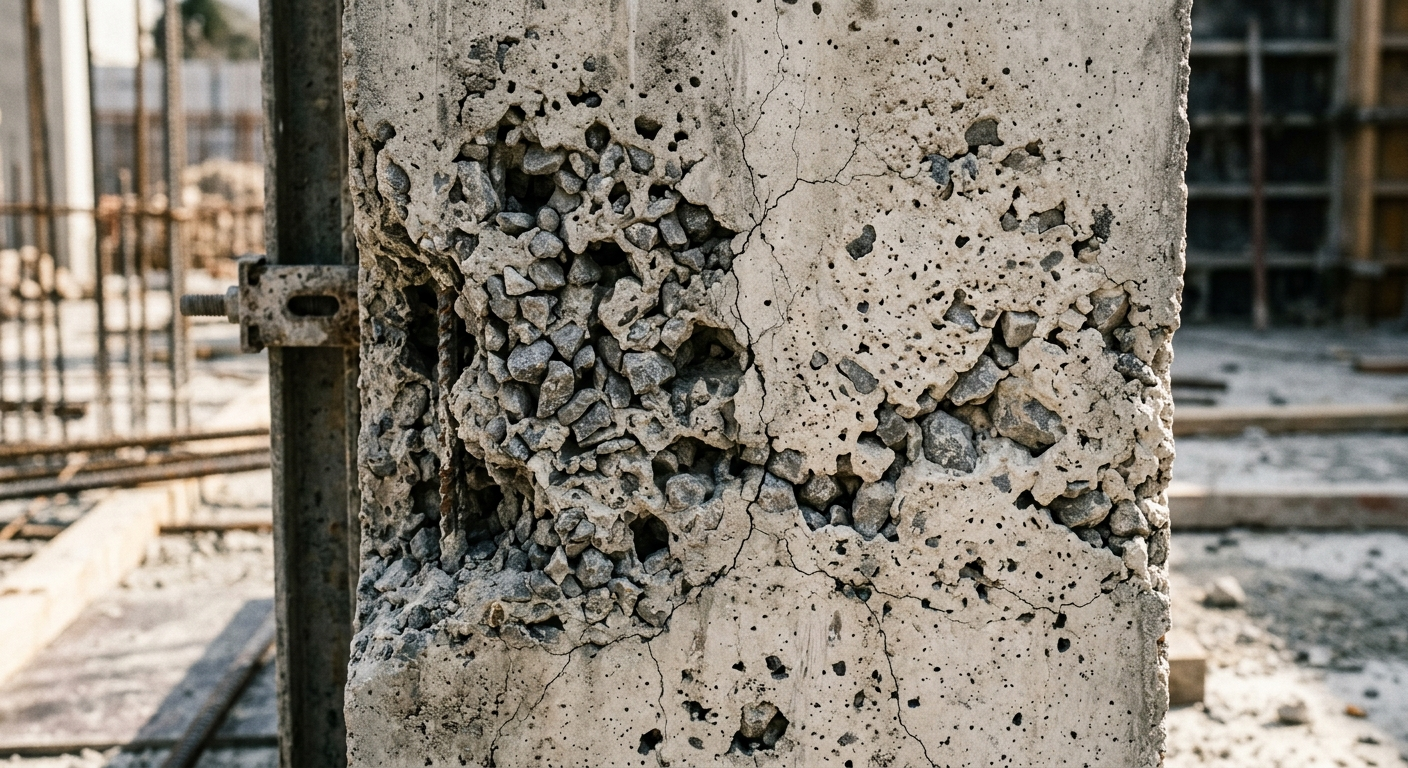

6. ویبره نامناسب بتن
ویبره ناکافی باعث ایجاد حفره و کرموشدگی میشود و ویبره بیش از حد نیز منجر به جداشدگی سنگدانهها خواهد شد. هر دو حالت میتوانند زمینه ترک خوردگی بتن را فراهم کنند.

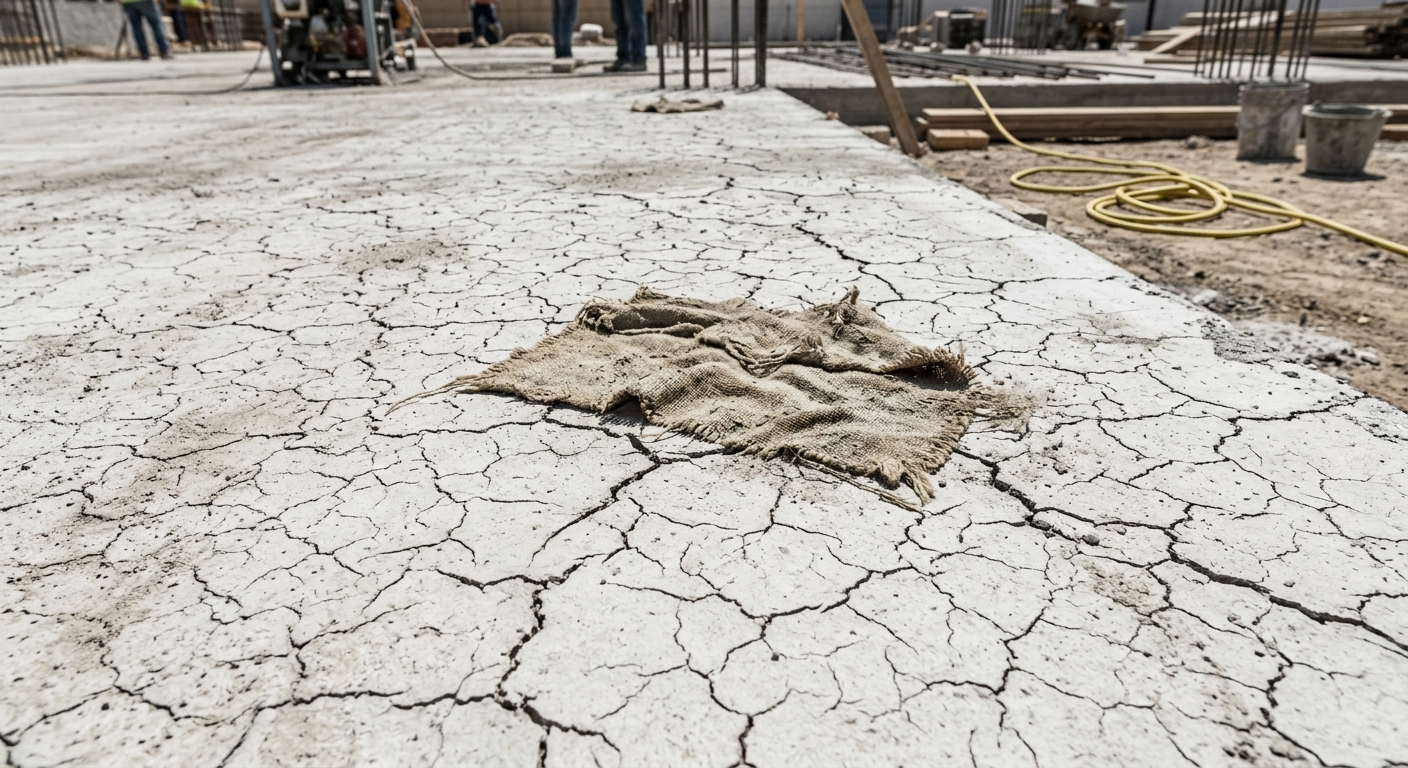

7. عملآوری نامناسب بتن
عملآوری یا کیورینگ بتن نقش مهمی در توسعه مقاومت و دوام آن دارد. عدم تأمین رطوبت کافی در روزهای ابتدایی باعث کاهش مقاومت و افزایش احتمال ترک میشود.
روشهای رایج عملآوری:
- آبپاشی مداوم
- استفاده از گونی خیس
- ترکیبات کیورینگ
- پوششهای محافظ سطح
8. حمله سولفاتها و مواد خورنده
نفوذ سولفاتها، نمکها و مواد شیمیایی مهاجم میتواند ساختار بتن را تخریب کند. این فرآیند به مرور زمان باعث ایجاد ترک، تورم و کاهش مقاومت بتن خواهد شد.
9. خطاهای طراحی و اجرای سازه
بسیاری از ترکهای سازهای ناشی از اشتباهات طراحی یا اجرای پروژه هستند.
نمونههای رایج:
- آرماتورگذاری نامناسب
- عدم پیشبینی درزهای انبساط(انواع درز در بتن چست؟)
- طراحی اشتباه بارگذاری
- اجرای غیراصولی اتصالات

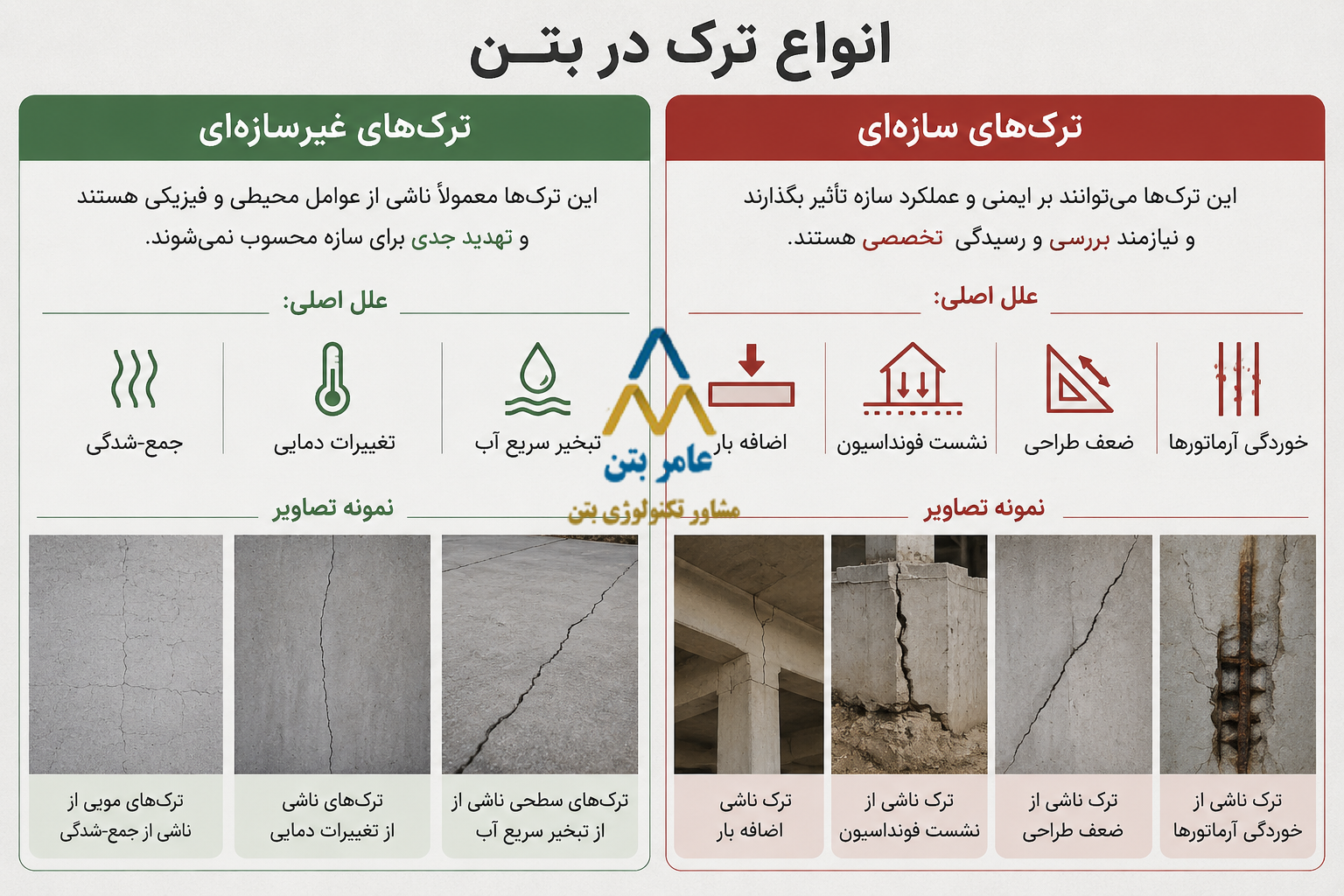

انواع ترک در بتن
به طور کلی ترکهای بتن در دو دسته قرار میگیرند:
ترکهای غیرسازهای
این ترکها معمولاً ناشی از:
- جمعشدگی
- تغییرات دمایی
- تبخیر سریع آب
هستند و معمولاً تهدید جدی برای سازه محسوب نمیشوند.
ترکهای سازهای
این نوع ترکها میتوانند بر ایمنی ساختمان تأثیر بگذارند و نیازمند بررسی تخصصی هستند.
علل اصلی:
- اضافه بار
- نشست فونداسیون
- ضعف طراحی
- خوردگی آرماتورها

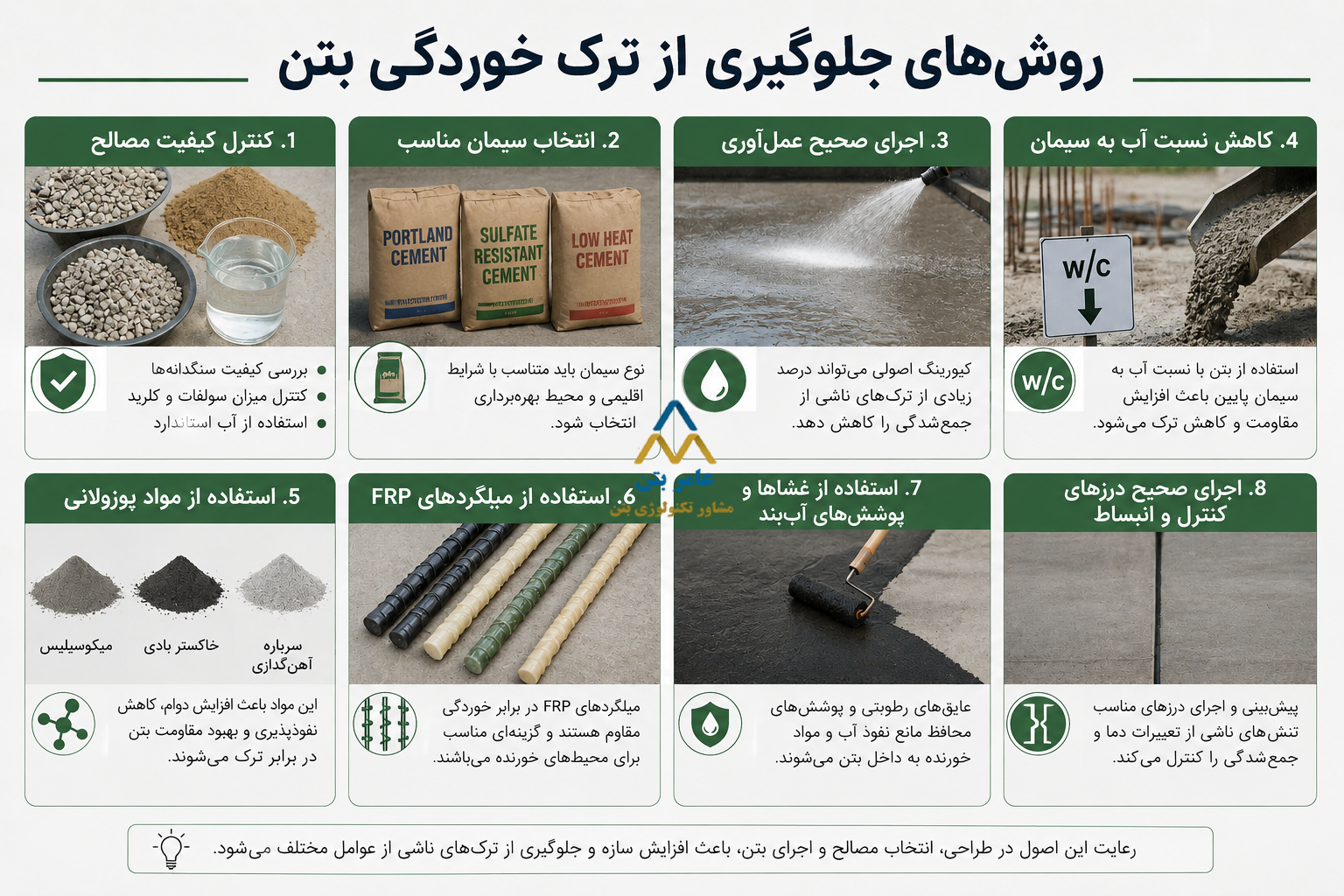

روشهای جلوگیری از ترک خوردگی بتن
پیشگیری از ترک بسیار کمهزینهتر از تعمیر آن است. مهمترین راهکارهای جلوگیری از ترک بتن عبارتاند از:
1. کنترل کیفیت مصالح
کیفیت مصالح مصرفی تأثیر مستقیمی بر مقاومت، دوام و میزان ترکخوردگی بتن دارد. استفاده از سنگدانههای استاندارد، آب مناسب و کنترل میزان مواد مضر موجود در مصالح میتواند از بروز بسیاری از ترکهای زودهنگام جلوگیری کند.
مهمترین اقدامات در کنترل کیفیت مصالح عبارتاند از:
- بررسی کیفیت و دانهبندی سنگدانهها ( شکل سنگدانه در طراحی بتن چه نقشی دارد؟ )
- کنترل میزان سولفات و کلرید موجود در مصالح
- استفاده از آب استاندارد و عاری از مواد شیمیایی مضر
شکل و بافت سنگدانهها نیز نقش مهمی در عملکرد بتن دارند. سنگدانههای زاویهدار چسبندگی بیشتری با خمیر سیمان ایجاد میکنند و مقاومت بتن را افزایش میدهند، در حالی که سنگدانههای گرد کارایی بتن را بهبود میبخشند. انتخاب مناسب نوع سنگدانه میتواند احتمال ایجاد ترکهای ناشی از جمعشدگی و تنشهای داخلی را کاهش دهد.
2. انتخاب سیمان مناسب
انتخاب نوع سیمان باید با توجه به شرایط محیطی، نوع سازه و عوامل بهرهبرداری انجام شود. استفاده از سیمان نامناسب در محیطهای خورنده یا مناطق با تغییرات شدید دمایی میتواند احتمال ترک خوردگی و کاهش دوام بتن را افزایش دهد.
سیمان از ترکیباتی مانند سیلیکات کلسیم، آلومینات کلسیم و فریتهای کلسیم تشکیل شده است که هر کدام در مقاومت و دوام بتن نقش مهمی دارند. برای مثال، در مناطق دارای سولفات بالا استفاده از سیمان ضد سولفات میتواند از تخریب زودرس بتن جلوگیری کند و عمر مفید سازه را افزایش دهد.
3. اجرای صحیح عملآوری
عملآوری یا کیورینگ یکی از مهمترین مراحل پس از بتنریزی است که تأثیر مستقیمی بر مقاومت نهایی و جلوگیری از ترک خوردگی بتن دارد. اگر بتن در روزهای ابتدایی رطوبت کافی دریافت نکند، فرآیند هیدراتاسیون به طور کامل انجام نشده و احتمال ایجاد ترکهای ناشی از جمعشدگی افزایش مییابد.
برخی از مهمترین نکات کیورینگ بتن عبارتاند از:
- حفظ رطوبت سطح بتن در روزهای اولیه
- جلوگیری از تبخیر سریع آب در هوای گرم و خشک
- استفاده از آبپاشی، گونی خیس یا مواد عملآوری
- محافظت از بتن در برابر تابش مستقیم خورشید و باد شدید
اجرای صحیح عملآوری میتواند دوام بتن را به شکل قابل توجهی افزایش دهد و از بسیاری از ترکهای سطحی و عمقی جلوگیری کند.
4. کاهش نسبت آب به سیمان
نسبت آب به سیمان یکی از مهمترین عوامل مؤثر بر کیفیت بتن است. افزایش بیش از حد آب اگرچه کارایی بتن را بیشتر میکند، اما باعث کاهش مقاومت فشاری، افزایش تخلخل و بالا رفتن احتمال ترک خوردگی خواهد شد.
بتن با نسبت آب به سیمان پایین دارای ساختاری متراکمتر است و در برابر نفوذ آب، مواد شیمیایی و سیکلهای یخبندان مقاومت بیشتری دارد. به همین دلیل کنترل دقیق این نسبت در طرح اختلاط بتن، نقش مهمی در افزایش دوام و کاهش ترکهای ناشی از جمعشدگی ایفا میکند.
5. استفاده از مواد پوزولانی
مواد پوزولانی افزودنیهایی هستند که با هیدروکسید کلسیم حاصل از هیدراتاسیون سیمان واکنش داده و ترکیبات مقاوم و پایدار تولید میکنند. این مواد باعث بهبود خواص مکانیکی بتن، کاهش نفوذپذیری و افزایش دوام سازه میشوند.
رایجترین مواد پوزولانی مورد استفاده در بتن عبارتاند از:
- میکروسیلیس
- خاکستر بادی
- سرباره کوره آهنگدازی
- پوزولانهای طبیعی
استفاده از پوزولانها موجب کاهش حرارت هیدراتاسیون، افزایش مقاومت در برابر حملات شیمیایی، کاهش نفوذ یون کلرید و در نتیجه کاهش احتمال ترک خوردگی بتن میشود. به همین دلیل امروزه در بسیاری از پروژههای عمرانی بزرگ و سازههای در معرض شرایط خورنده از مواد پوزولانی استفاده میشود.
6. استفاده از میلگردهای FRP
میلگردهای FRP (پلیمر مسلح شده با الیاف) در برابر رطوبت، مواد شیمیایی و عوامل خورنده مقاومت بسیار بالایی دارند و برخلاف میلگردهای فولادی دچار زنگزدگی نمیشوند. استفاده از این میلگردها در سازههای دریایی، پلها، مخازن و محیطهای دارای کلرید یا سولفات بالا میتواند عمر مفید سازه را افزایش داده و احتمال ترک خوردگی ناشی از خوردگی آرماتورها را به حداقل برساند.
7. استفاده از غشاها و پوششهای آببند
غشاهای آببند و پوششهای محافظ سطح بتن، از نفوذ آب، یونهای کلرید، سولفاتها و سایر مواد مهاجم به داخل بتن جلوگیری میکنند. این لایههای محافظ علاوه بر افزایش دوام سازه، از خوردگی میلگردها، ایجاد ترکهای ناشی از رطوبت و کاهش مقاومت بتن در طول زمان جلوگیری میکنند.
8. اجرای صحیح درزهای کنترل و انبساط
درزهای کنترل و انبساط برای مدیریت تنشهای ناشی از جمعشدگی، انبساط و انقباض حرارتی در بتن طراحی میشوند. اجرای صحیح این درزها باعث میشود تنشها در نقاط مشخص تخلیه شده و از ایجاد ترکهای نامنظم و گسترده در کفها، دیوارها و سایر اعضای بتنی جلوگیری شود.
روشهای ترمیم ترکهای بتن
بسته به نوع، عمق و علت ایجاد ترک، روشهای مختلفی برای ترمیم بتن وجود دارد. انتخاب روش مناسب باید پس از بررسی وضعیت سازه و علت اصلی ترک خوردگی انجام شود.
1. تزریق رزین اپوکسی
تزریق اپوکسی یکی از متداولترین روشهای ترمیم ترکهای سازهای است. این ماده با نفوذ به داخل ترک، باعث اتصال مجدد بخشهای جداشده بتن شده و مقاومت عضو بتنی را افزایش میدهد.
2. تزریق پلییورتان
پلییورتان بیشتر برای ترکهایی که با نفوذ آب همراه هستند استفاده میشود. این ماده پس از تزریق منبسط شده و مسیر عبور آب را مسدود میکند، به همین دلیل در آببندی سازههای بتنی کاربرد فراوانی دارد.
3. دوخت ترک با میلگرد
در ترکهای عمیق و گسترده، از میلگردهای مخصوص برای اتصال دو طرف ترک استفاده میشود. این روش از گسترش ترک جلوگیری کرده و یکپارچگی عضو بتنی را بهبود میبخشد.
4. ترمیم با ملاتهای پلیمری
ملاتهای پلیمری به دلیل چسبندگی بالا و مقاومت مناسب، برای پر کردن ترکها و بازسازی بخشهای آسیبدیده بتن استفاده میشوند. این روش بیشتر در ترمیم ترکهای سطحی و موضعی کاربرد دارد.
5. استفاده از الیاف FRP
در مواردی که ترک خوردگی باعث کاهش مقاومت سازه شده باشد، از الیاف FRP برای تقویت عضو بتنی استفاده میشود. این الیاف وزن کمی دارند اما مقاومت کششی بسیار بالایی ایجاد میکنند.
6. اجرای ژاکت بتنی
ژاکت بتنی یکی از روشهای مقاومسازی سازههای آسیبدیده است که در آن یک لایه بتن مسلح جدید در اطراف عضو اجرا میشود. این روش باعث افزایش مقاومت و ظرفیت باربری سازه خواهد شد.
جمعبندی
ترک خوردگی بتن یکی از مهمترین چالشهای سازههای بتنی است که میتواند ناشی از جمعشدگی، تغییرات حرارتی، نشست فونداسیون، خوردگی آرماتورها، کیفیت پایین مصالح و خطاهای اجرایی باشد. شناسایی صحیح علت ترک و اجرای اقدامات پیشگیرانه مانند استفاده از مصالح استاندارد، عملآوری مناسب و طراحی اصولی میتواند نقش مهمی در افزایش دوام و طول عمر سازه داشته باشد. همچنین در صورت مشاهده ترکهای عمیق یا فعال، باید از روشهای تخصصی ترمیم بتن برای جلوگیری از گسترش آسیب استفاده شود.
